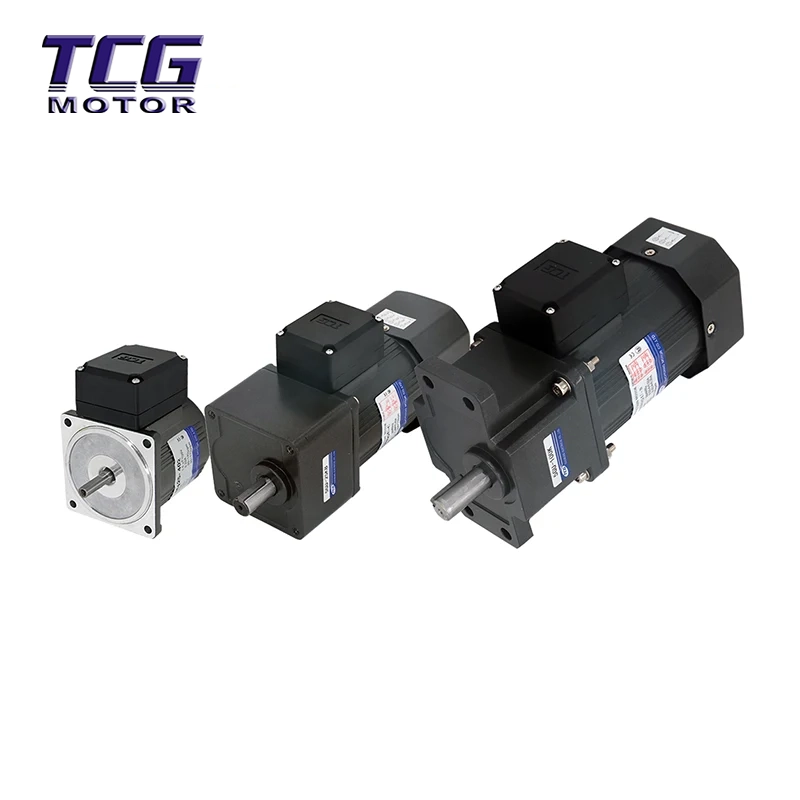

Micro-snelheidsregelmotor

Hengfu, een professionele Chinese motorfabriek, biedt de krachtige 120W Micro Speed Control Motor aan. Deze microsnelheidsregelmotor ondersteunt zowel eenfasige 220V als driefasige 380V, waardoor een soepele snelheidsregeling voor automatisering wordt geboden. Onze fabrieksgerichte 120W-serie is ontworpen voor stabiliteit en weinig geluid en is CE/ISO9001-gecertificeerd. Perfect voor groothandel- en OEM/ODM-projecten, het is de ideale nauwkeurige stroomoplossing voor transportbanden, verpakkingen en medische apparatuur.

Stuur onderzoek

Productomschrijving

De Micro Speed Control Motor is ontworpen voor precisie en betrouwbaarheid in de moderne industriële automatisering. Met een robuuste 4-polige structuur levert hij een nominaal toerental van 1420 RPM met aanzienlijk minder trillingen en geluid in vergelijking met 2-polige alternatieven. Deze motor blinkt uit in toepassingen die veelvuldig starten/stoppen en een soepel koppel bij lage snelheid vereisen. Met een behuizing van zeer sterke aluminiumlegering voor superieure warmteafvoer, garandeert hij een lange levensduur, zelfs bij continu gebruik. Als bronfabrikant bieden wij diepgaande aanpassingen op het gebied van asafmetingen, montageflenzen en bedrading, waardoor een naadloze integratie in uw specifieke machines wordt gegarandeerd.

Tai Chuang-motor (enkele fase)

Inductiemotor-continue beoordelingen

Modelnr.		Kracht (w)	Perifeer Golf nr (Hz)	Spanning (V)	Begin Draaien Moment (Kg/cm)	Beoordeling		Condensor starten		Tandwiel Modelnr.			Nee.
Cilindrisch Forceer de as	Rondsel gesneden Forceer de as	Kracht (w)	Perifeer Golf nr (Hz)	Spanning (V)	Begin Draaien Moment (Kg/cm)	Draaien Moment (Kg/cm)	RevoVing Nee. (tpm)	Capaciteit (μF)	Weerstand Spanning (WV)	Koppelen Handelswijze	Olie lager en Palning Handelswijze Gecombineerd	Midden Versnelling	Nee.
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN K	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN K	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN K	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN K	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN K	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GN K	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GU K 5GU KB		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GU K			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

Toegestane koppeltabel van microreductiemotor

Reductieverhouding (Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
Uitgangssnelheid (50 Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
Uitgangssnelheid (60 Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

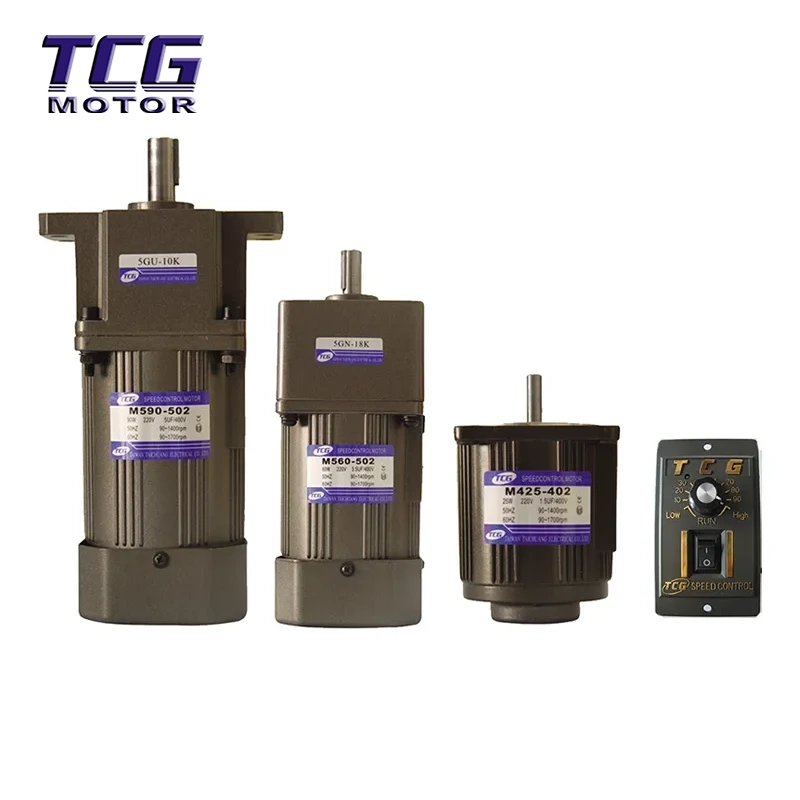

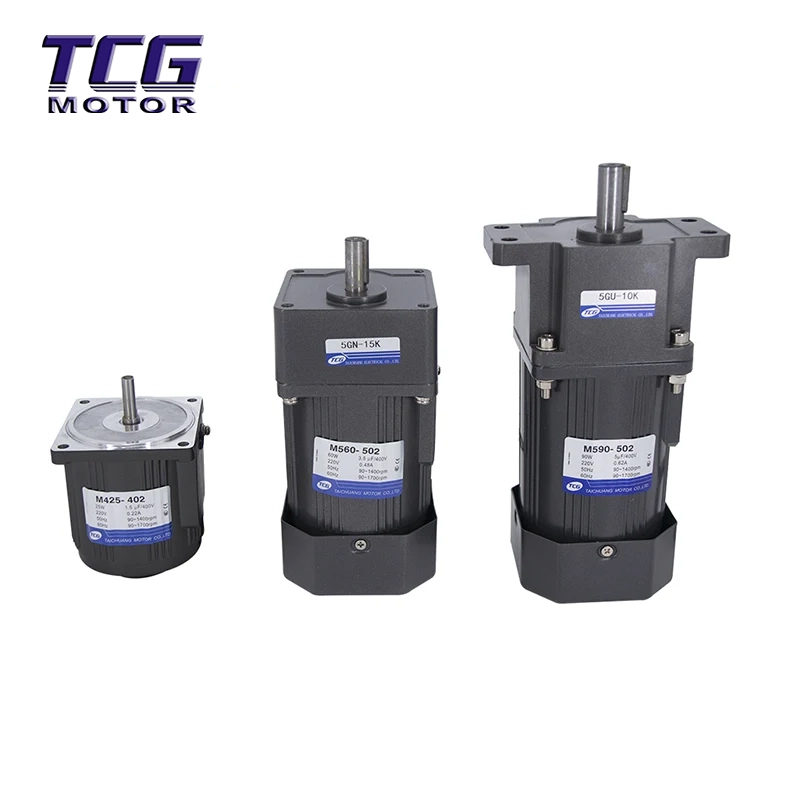

Tai Chuang snelheidsregeling motor (enkelfasig)

Kenmerken van Amerikaanse typemotor (enkelfasig)

Motormodelnr.		Kracht (W)	Spanning (V)	Perifeer Golf nr. (Hz)	Pool Nee. (P)	Variabel snelheidsbereik		Draaimoment gcm		Begin Draaien Moment (gcm)	Verbruikt Stroom (W)	Condensor starten		Nee.
Cilindrisch Forceer de as	Rondsel gesneden Forceer de as					Rotaties Nee. (tpm)	Verhouding	Rotaties instellen Nee.				Capaciteit (μF)	Weerstand Spanning (WV)
Cilindrisch Forceer de as	Rondsel gesneden Forceer de as					Rotaties Nee. (tpm)	Verhouding	1200 (tpm)	90 (tpm)			Capaciteit (μF)	Weerstand Spanning (WV)
M206-001	M206-401	6	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90~1400 90 ~ 1700	3 ~ 1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90~1400 90 ~ 1700	3 ~ 1800	13000 10900	4600	12350	400	12	400

Inductiemotor-continue classificaties (driefasig)

Motormodelnr.		Kracht w	Perifeer Golf nr Hz	Spanning V	Begin Draaien Moment gcm	Beoordeling		Tandwiel Modelnr.			Nee.
Cilindrisch Forceer de as	Rondsel gesneden Forceer de as	Kracht w	Perifeer Golf nr Hz	Spanning V	Begin Draaien Moment gcm	Draaien Moment gcm	Draaiend Nee. toerental	Schilderen Handelswijze	Olielager en Koppeling lager Gecombineerd	Midden Versnelling	Nee.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GU K		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GU K		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GU KB		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GU KB			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GU KB
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GU KB

Kernvoordelen

Veelzijdige elektrische specificaties: Compatibel met 220V/380V voedingssystemen, waardoor het geschikt is voor wereldwijde exportmarkten.

Soepele en stille werking: het 4-polige ontwerp zorgt voor een stabiele koppeluitvoer en minimale akoestische ruis, perfect voor kantoor- en medische omgevingen.

Optimale energie-efficiëntie: het vermogen van 120 W is nauwkeurig afgestemd op kleine tot middelgrote apparatuur, waarbij prestaties in evenwicht worden gebracht met energiebesparing.

Gevoelige snelheidsrespons: In combinatie met een snelheidsregelaar bereikt het een traploze regeling over een breed bereik met snelle reactie op belastingsveranderingen.

Duurzaamheid van industriële kwaliteit: 100% puur koperen wikkelingen en hoogwaardige lagers garanderen betrouwbaarheid onder zware fabrieksomstandigheden.

Technische uitsplitsing

Nauwkeurig ontworpen componenten voor maximale duurzaamheid

De betrouwbaarheid van de Micro Speed Control Motor komt voort uit de hoogwaardige interne architectuur.

Stator en rotor: We gebruiken hoogwaardige siliciumstaalplaten met precisiestempels om wervelstroomverlies en warmteontwikkeling te minimaliseren.

100% puur koperen wikkelingen: In tegenstelling tot CCA-alternatieven maakt onze motor gebruik van zeer zuiver koperdraad met klasse F-isolatie, wat een superieure geleidbaarheid en weerstand tegen thermische overbelasting garandeert.

Uiterst nauwkeurige lagers: Uitgerust met kogellagers van wereldklasse om wrijving te verminderen, waardoor een fluisterstille werking en een langere mechanische levensduur van meer dan 10.000 uur worden gegarandeerd.

Installatie- en selectiegids

Hoe integreert u de Micro Speed Control Motor in uw systeem?

Montageflexibiliteit: Deze motor heeft een standaard vierkante flensontwerp, compatibel met de meeste wereldwijde micro-reductiekasten.

Spanningscompatibiliteit: Ondersteunt eenfasige 220V voor eenvoudige kantooropstellingen en driefasige 380V voor stabiele industriële elektriciteitsnetten.

Synergie van snelheidsregeling: voor optimale prestaties raden we aan deze motor te koppelen aan een digitale snelheidsregelaar. Dit maakt een regelbereik van 90-1420 tpm mogelijk met een constant koppel bij lagere snelheden.

Bedradingsveiligheid: Er zijn geïntegreerde klemmenkasten of kabelopties beschikbaar om aan uw IP-beschermingsvereisten te voldoen

Toepassingen

Miniature Variable Speed Motor Applications

Bedrijfssterkte

Corporate Strength

Bedrijfsonderscheidingen en kwalificaties

Honors and Qualifications

Partnermerken

Partner Brands

Veelgestelde vragen

Vraag: Kan deze Micro Speed Control Motor 24/7 draaien?

A: Ja, met zijn aluminium behuizing met hoge thermische geleidbaarheid en klasse F-isolatie is hij ontworpen voor continu industrieel gebruik (S1-werkcyclus).

Vraag: Levert u de bijpassende snelheidsregelaar?

EEN: Absoluut. Wij bieden zowel analoge als digitale snelheidsregelaars als complete motorsysteemoplossing.

Vraag: Wat is de doorlooptijd voor een op maat gemaakte as?

A: Voor OEM-bestellingen duren monsters doorgaans 7-10 dagen, terwijl bulkproductie 15-20 dagen duurt, afhankelijk van de complexiteit.

Vraag: Is het omkeerbaar?

A: Ja, de draairichting kan eenvoudig worden gewijzigd door de bedradingsconfiguratie te verwisselen.
