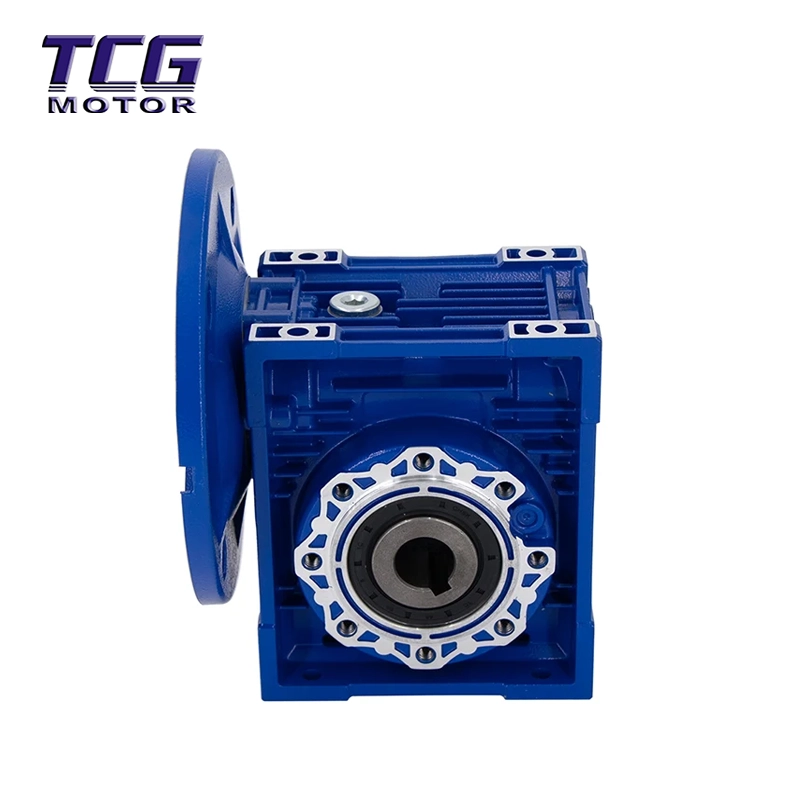

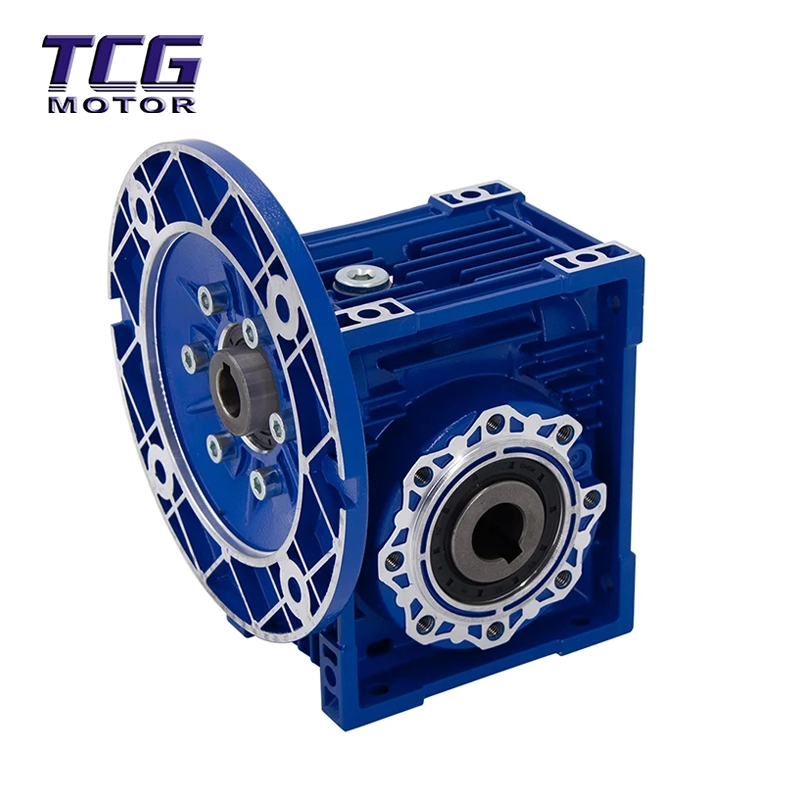

Wormwielreductor

Precisiestructuur en uitstekende warmteafvoer: de behuizing van de Worm Gear Reducer is gemaakt van een hoogwaardige gegoten aluminiumlegering met ruime koelribben, die uitstekende warmtegeleiding en een groot warmteafvoeroppervlak biedt, waardoor de levensduur effectief wordt verlengd.

Stille en stabiele werking: de wormwielreductor maakt gebruik van een nauwkeurig geslepen, gehard tandoppervlak wormwiel, wat resulteert in een geluidsarme en soepele werking, geschikt voor omgevingen met hoge milieueisen.

Robuust en duurzaam: het wormwiel is gemaakt van 20Cr-staal, behandeld met carbonitreren, waardoor een tandoppervlakhardheid van HRC60 wordt bereikt; het wormwiel is gemaakt van speciaal slijtvast nikkelbrons, wat een sterke slijtvastheid biedt.

Omnidirectionele installatie: Aanpasbaar aan universele installatieconfiguraties, het aansluitblok en de behuizing zijn gemaakt van een integraal gegoten aluminiumlegering, waardoor een uitstekende afdichting wordt gegarandeerd en stof en lekken worden voorkomen.

Specificaties

NMR-SERIE VOOR WORMWIELREDUCTIE

ALGEMENE INLEIDING

Structuurkenmerken

-Hoge kwaliteit gegoten aluminium behuizing, geschikt voor universele montage.

-Het ontwerp van het koellichaam voor koeling biedt een groot oppervlak en een hogere thermische capaciteit dan de gietijzeren behuizingen

-025 tot 150. Met een vermogensbereik van 60 W tot 15 kW

- Groter snelheidsverhoudingsbereik. Elke framegrootte heeft 12 verhoudingen van 5:1 tot 100:1.

-Geharde worm met fijn slijpen heeft de kenmerken van een hoger rendement en een groot uitgangskoppel.

-Laag geluidsniveau en stabiel draaiend. kan de arbeidsomstandigheden op de lange termijn aanpassen in vreselijke omgevingen.

-Lichtgewicht, hoge mechanische sterkte.

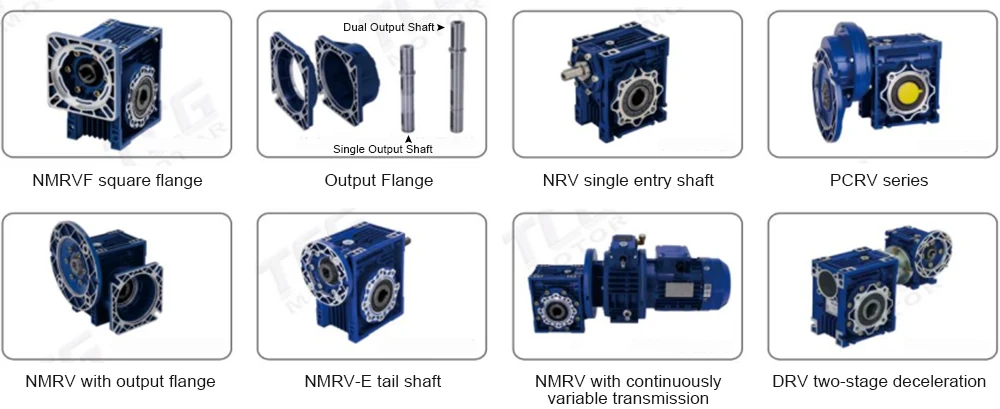

-Modularisatiecombinatie PCRV & DRV breiden het rantsoen van RV-verminderaars uit van i=5:1 naar 3200:1.

BELANGRIJKSTE MATERIALEN

- Behuizing: gegoten aluminiumlegering (framemaat: 025 tot 90): gietijzer (framemaat: 110 tot 150)

-Worm: 20Cr staal, carburatie- en nitreringsbehandeling (de hardheid van de tand is HRC60 en de dikte van de verharding. De laag is meer dan 0,5 mm na nauwkeurig slijpen)

-Wormwiel: speciale draagbare nikkelbronslegering

SPUITGIETEN / VERF

-Aluminiumlegering behuizing:

①straalstralen en speciale antiseptische behandeling op het oppervlak van de aluminiumlegering

②na het fosfateren. gecoat met blauwe RAL5010 bakafwerking.

-Gietijzeren behuizing: geverfd met RAL5010 blauwe bakafwerking

EFFICIËNTIE

Efficiëntie is een belangrijke indicator van een verloopstuk, die afhangt van het ontwerp, de fabricage en de wrijvingstoestand van het wormwieloverbrengingspaar. Vanwege de verschillende wrijvingskarakteristieken van de versnellingsbak in bedrijf en in rust, kan de efficiëntie van de versnellingsbak worden ingedeeld in dynamische efficiëntie en statische efficiëntie.

SMERING

SMERINGSVOLUME VAN RV-REDUCER

-Smeervolume voor RV is gerelateerd aan de montagepositie van het verloopstuk.

-Alle voorraad RV verloopstukken zijn gevuld met WA320 smering volgens B3 montagepositie, indien de montagepositie afwijkt van B3 is een speciale aanduiding vereist.

SMEERVOLUME (LITER)

SMEERVOLUME VAN PC-SPIEGELTANDWIEL MODULAIR

-Smering van modulaire PC-helische reductie is afgezien van smering van verloopstukken. smering en het volume zijn onafhankelijk van de montageposities van PC.

-PC-helische reductiemodulair is vóór verzending gevuld met smering WA680

SMEERVOLUME (LITER)

SELECTIE VAN SMERING

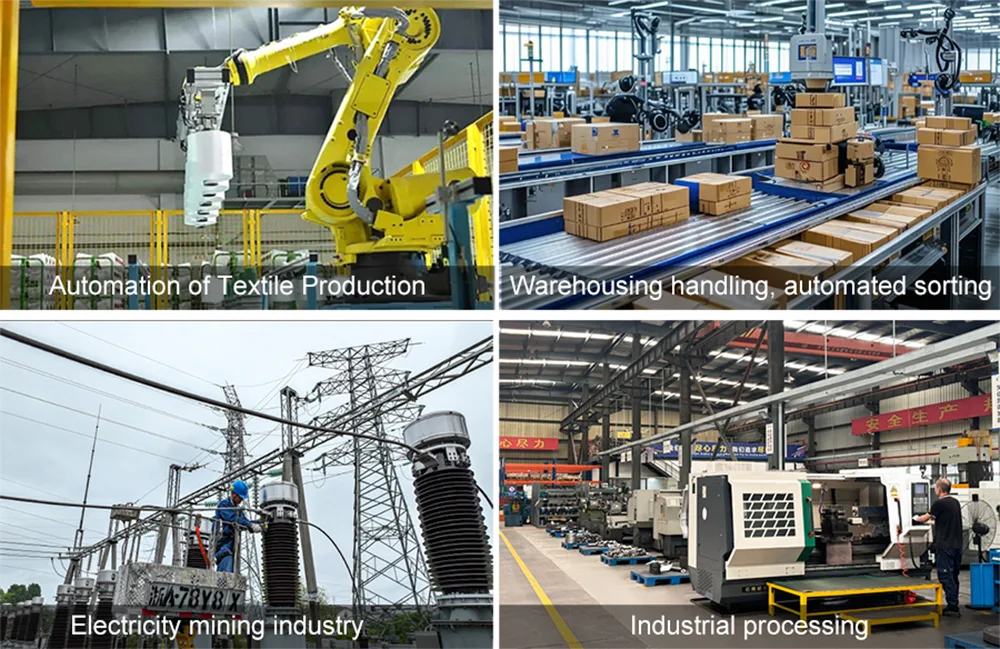

Toepassingen

Vanwege het lage geluidsniveau, de hoge stabiliteit en de uitstekende corrosieweerstand wordt Worm Gear Reducer veel gebruikt op de volgende gebieden:

Automatiseringsapparatuur: robots, transportbanden, verpakkingsmachines.

Algemene industrie: voedselverwerkende machines, farmaceutische machines, drukmachines, chemische machines.

Speciale omgevingen: Het oppervlak van de aluminiumlegering ondergaat een speciale anticorrosiebehandeling, waardoor het bestand is tegen corrosie door organische oplosmiddelen zoals benzine en xyleen, waardoor het geschikt is voor chemische en speciale oplosmiddelomgevingen.

Fabriekssterkte

Standaardproductie: vervaardigd in strikte overeenstemming met de Europese (IEC)-normen en internationale IM-normen om internationale compatibiliteit te garanderen.

Geavanceerde processen: gebruik makend van geavanceerde spuitgiettechnologie van aluminiumlegeringen en precisieslijpprocessen om de nauwkeurigheid en kwaliteit van elk product te garanderen.

Materiaalcontrole: strenge selectie van grondstoffen; het wormwiel ondergaat een carbonitrerende behandeling om een ​​geharde laagdikte >0,5 mm te garanderen, waardoor de transmissie-efficiëntie wordt gegarandeerd.

Compagnie onderscheidingen

Hengfu: Beschikt over uitgebreide ervaring in de productie van motoren en versnellingsbakken.

Uitstekende uitwisselbaarheid: Producten vertonen een uitstekende uitwisselbaarheid en hebben brede markterkenning gekregen.

Kwaliteitscertificering: Producten voldoen aan de internationale normen voor kwaliteitsmanagementsystemen.

After-sales & Service

Technische ondersteuning: Wij bieden professionele selectiebegeleiding en installatietechnische ondersteuning.

Kwaliteitsborging: Producten ondergaan strenge tests voordat ze de fabriek verlaten om een ​​probleemloze werking te garanderen.

Onderhoudsaanbevelingen: Wij raden gebruikers aan het gespecificeerde type smeerolie (WA320/WA680) onmiddellijk aan te vullen of te vervangen, afhankelijk van de installatielocatie, om een ​​optimale efficiëntie te behouden.

Verpakking en verzending

Verpakking: Voor een veilig en onbeschadigd transport wordt gebruik gemaakt van standaard houten kratten of kartonnen dozen.

Levertijd: Voldoende voorraad van gangbare modellen zorgt voor een snelle verzending na plaatsing van de bestelling.

Exportnormen: Er worden verpakkingsdiensten aangeboden die voldoen aan de internationale verzendnormen voor geëxporteerde versnellingsbakken.

Bedrijfssterkte

Partnermerken

Veelgestelde vragen

Vraag 1: Kan deze wormwielreductor worden gebruikt in zeer corrosieve omgevingen?

EEN: Ja. De behuizing van aluminiumlegering ondergaat gritstralen en een speciale anticorrosiebehandeling, waardoor het zilverwitte uiterlijk van de legering behouden blijft en bestand is tegen corrosie door organische oplosmiddelen zoals benzine en xyleen.

Vraag 2: Welk type olie wordt er in de fabriek in de wormwielreductor gebruikt?

A: RV-wormwielreductoren worden standaard geleverd met WA320-smeerolie voor de B3-installatierichting; PC-tandwieltandwielmodules worden geleverd met WA680-smeerolie.

Vraag 3: Wat moet ik doen als mijn installatiemethode niet B3 is?

A: De hoeveelheid smeerolie in de RV-wormwielreductor is afhankelijk van de installatierichting. Als de installatiemethode afwijkt van B3, moet dit bij de bestelling worden aangegeven, zodat de fabrikant de oliehoeveelheid kan aanpassen of overeenkomstige richtlijnen kan geven.

Vraag 4: Hoe efficiënt is deze versnellingsbak?

A: Efficiëntie is een belangrijke indicator, afhankelijk van het ontwerp en de wrijvingsomstandigheden van het wormwieloverbrengingspaar. Het product maakt gebruik van een geharde transmissieworm op het tandoppervlak, die zeer efficiënt is en stabiele wrijvingseigenschappen behoudt onder zowel dynamische als statische omstandigheden.
