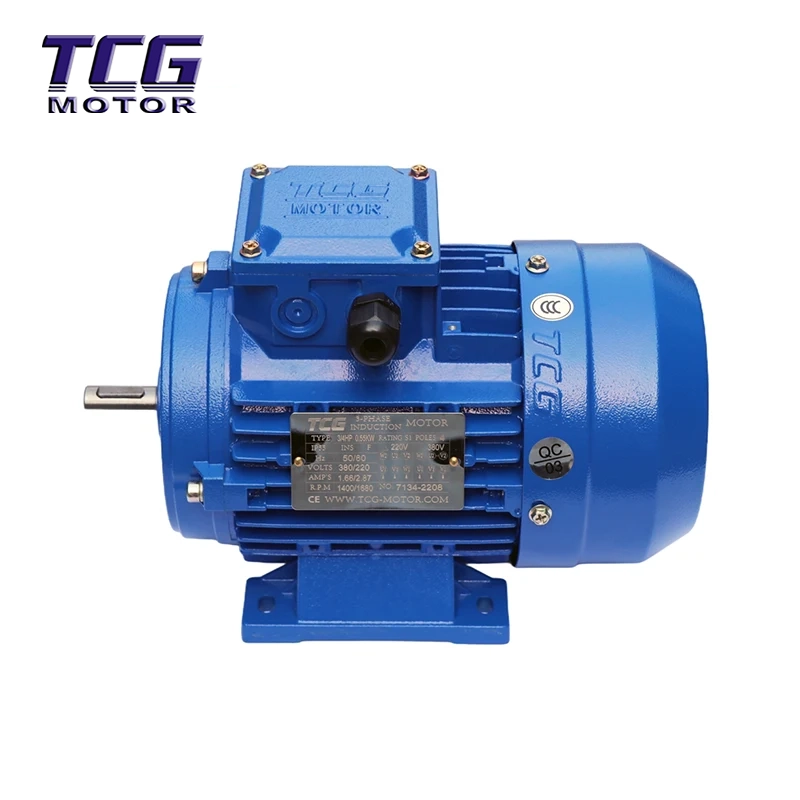

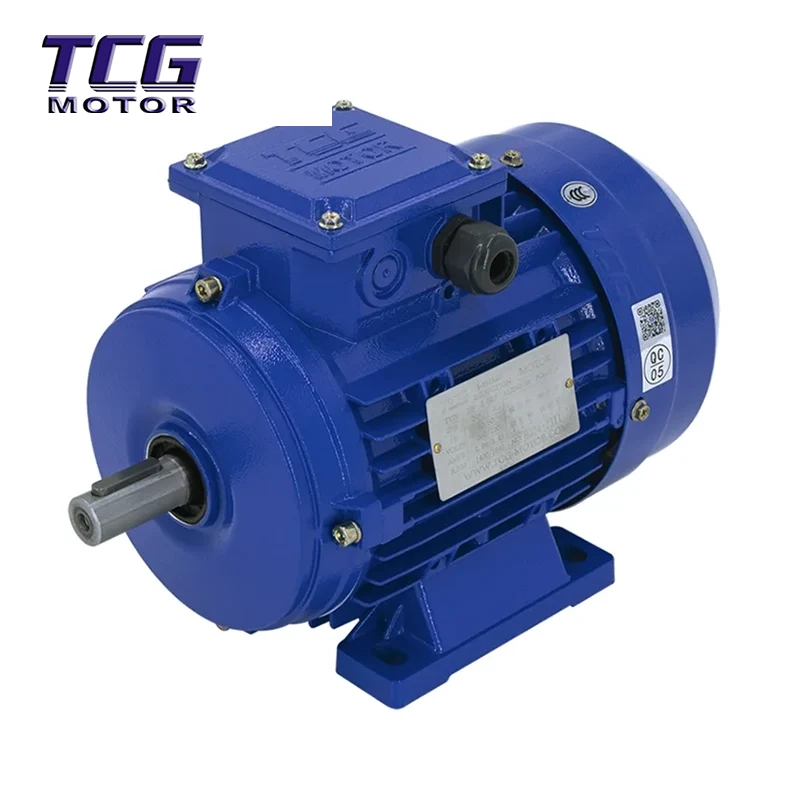

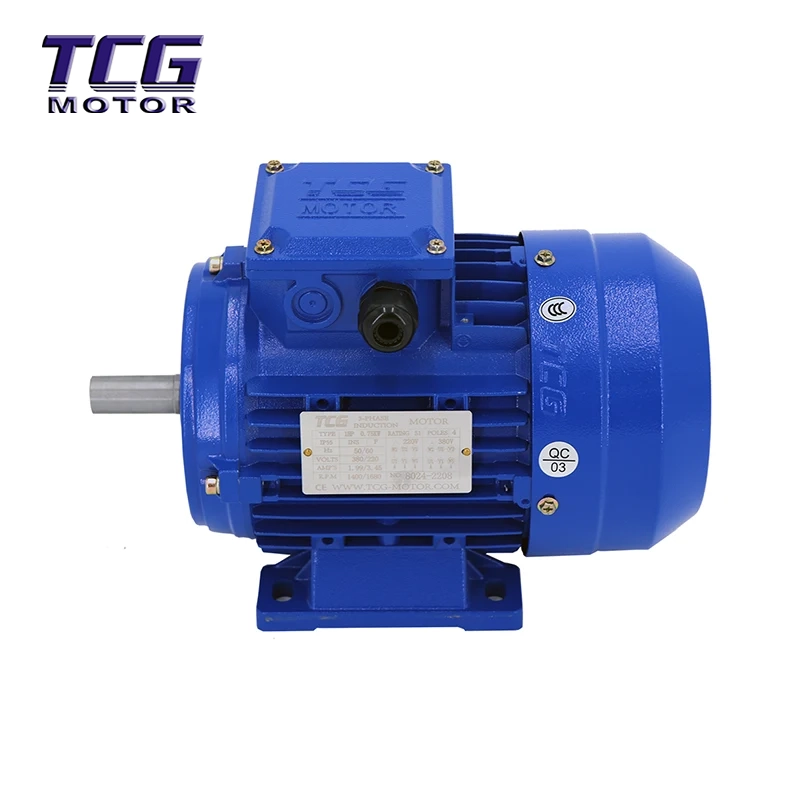

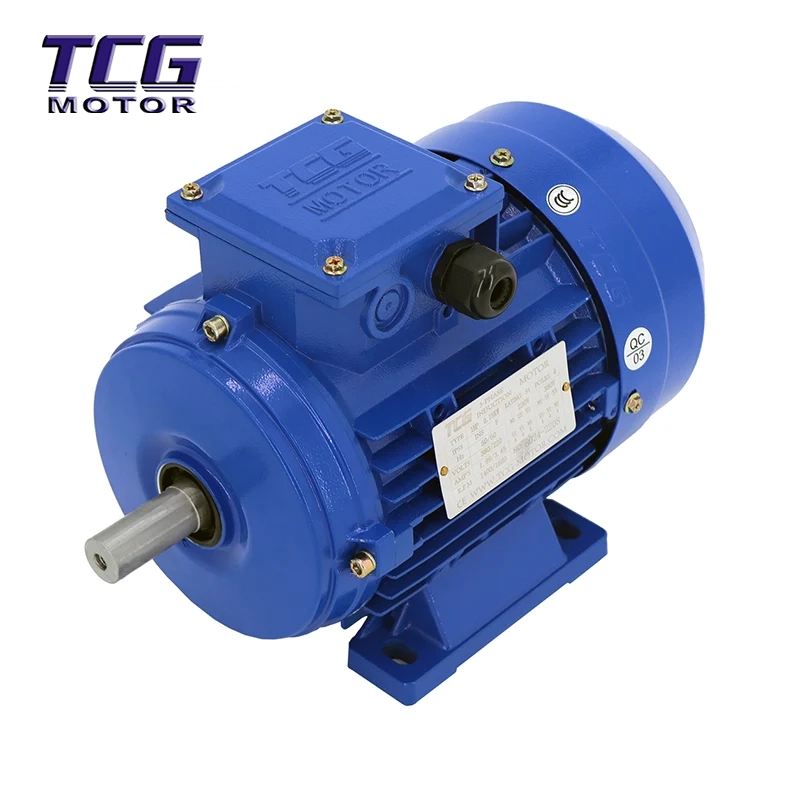

De Hengfu aluminium behuizingsmotor B3 voetgemonteerd is ontworpen om uit te blinken in veeleisende omgevingen en biedt een breed vermogensbereik van 0,06 kW tot 7,5 kW over 8 standaard framegroottes. Deze motor voldoet aan de IEC-afmetingen en IE3-efficiëntienormen en is voorzien van een corrosiebestendige aluminium behuizing die snelle koeling en een lichtgewicht voetafdruk garandeert. De kern is gebouwd voor een lange levensduur en maakt gebruik van nauwkeurige NSK-lagers en klasse F-isolatie voor een stabiele, geluidsarme werking, zelfs in vochtige of stoffige omstandigheden. Als een in China gevestigde bronfabriek bieden wij wereldwijde klanten stabiele doorlooptijden en op maat gemaakte montageopties, waardoor dit de ideale aandrijfoplossing is voor transport-, verpakkings-, voedselverwerkings- en chemische apparatuur.
De aluminium behuizing Motor B3 voetgemonteerde hele structuur, goede afdichtingsprestaties. En voldoe aan de norm van IP55 voor de bescherming van de buitenschaal.
Het ontwerp van het koellichaam voor koeling zorgt voor een groot oppervlak en een hoge thermische capaciteit, zodat de motoren goed kunnen werken in de zeer slechte bedrijfsomgeving.
Nauwkeurige dynamische balanscompensatie en geluidsarme lagers zorgen ervoor dat de motor soepeler en stiller draait.
Met F-isolatieklassen.
Wanneer het vooraf ingestelde afdichtingsapparaat van de uitgaande as is verbonden met de variator en het verloopstuk, zal de afdichting veiliger zijn.
Er is een superieure uitwisselbaarheid tussen de IEC-maatstandaard en de IM-gemonteerde vorm.
Buitenschaal: aluminiumlegering
Schacht: 40Cr-staal, hittegeraffineerd
Elektromagnetische draad: Poly-QZ-2; Polymide QZY-2
Si-staalplaat: DW470/600/800
Lager: C&U; NSK; NTN; SKF; ANDER
RAL9006 zilver
RAL5010 blauw

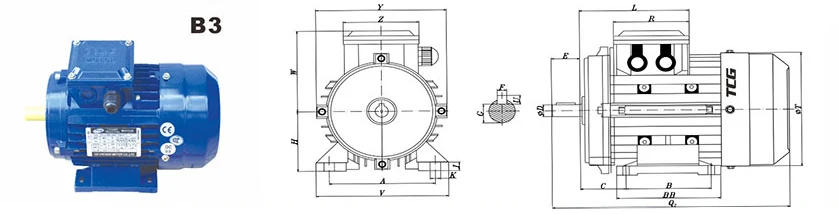

| Nee. | A | B | C | D | E | F | G | H | 1 | Vraag 2 | U | V | W | Y | BB | L | R | T | Z | K | Motor met variabele frequentie |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

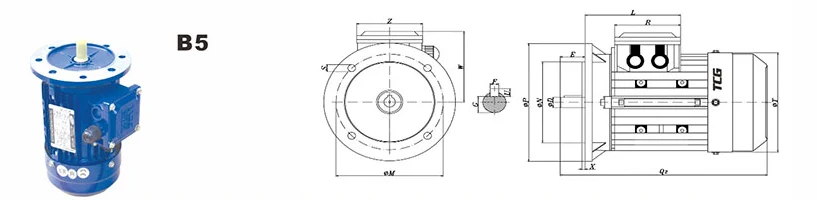

| Nee. | D | E | F | G | M | N | P | Q₂ | S | U | W | X | L | R | T | Z | Motor met variabele frequentie |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
Opmerking: Frequentieconversie, remmen en encoder kunnen worden toegevoegd; De gelijkrichter van de DC-remmotor is extern en heeft dezelfde grootte als hierboven. () staat voor de maten 90L en 132M.
| TYPE |
STROOM (kW) |
Beoordeeld Snelheid (R/MIN) |
Beoordeeld Huidig (A) |
Stroom Factor COSΦ |
Beoordeeld Koppel (WN) |
Opstarten Coëfficiënt |
Handelswijze Coëfficiënt |
Overbelasting Coëfficiënt |
Gewicht (kg) |
|
2P n0=3000 tpm |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| TYPE |
STROOM (kW) |
Beoordeeld Snelheid (R/MIN) |
Beoordeeld Huidig (A) |
Stroom Factor COSΦ |
Beoordeeld Koppel (WN) |
Opstarten Coëfficiënt |
Handelswijze Coëfficiënt |
Overbelasting Coëfficiënt |
Gewicht (kg) |
|
4P n0=1500 tpm |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| TYPE |
STROOM (kW) |
Beoordeeld Snelheid (R/MIN) |
Beoordeeld Huidig (A) |
Stroom Factor COSΦ |
Beoordeeld Koppel (WN) |
Opstarten Coëfficiënt |
Handelswijze Coëfficiënt |
Overbelasting Coëfficiënt |
Gewicht (kg) |
|
2P n0=3000 tpm |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Opmerking: de bovenstaande parameters zijn onder voorwaarde: 3 fasen Y2-38OV/5OHz
1. Aan welke efficiëntienormen voldoen uw motoren?
Onze aluminium behuizingsmotor B3 op voet gemonteerd voldoet aan het IE3-efficiëntieniveau volgens IEC 60034-30-1. Voor markten die een hogere efficiëntie vereisen, bieden we op verzoek ook IE4 premium-efficiëntiemodellen aan. Alle motoren voldoen aan GB18613-2020 en internationale energievoorschriften.
2. Wat is het vermogensbereik en de framegroottes die beschikbaar zijn?
Onze op voet gemonteerde motor met aluminium behuizing B3 dekt 0,06 kW tot 7,5 kW met 8 standaard framematen. We bieden ook maatwerk voor speciale vermogens en montageafmetingen om aan specifieke projectbehoeften te voldoen.
3. Welke certificeringen heeft u voor export?
Wij bieden ISO9001-, CE- en CCC-certificeringen. Onze motoren worden vervaardigd volgens de IEC- en GB-normen, waardoor naleving van de meeste internationale markten, waaronder Europa, Zuidoost-Azië, het Midden-Oosten en Zuid-Amerika, wordt gegarandeerd.
4. Kan ik OEM- of aangepaste motoren krijgen?
Ja, TCG is een professionele Chinese fabriek die volledige OEM/ODM-diensten aanbiedt. We ondersteunen aangepaste asmaterialen (roestvrij staal 304/316), speciale verfkleuren (RAL-code), aanpassing van de spanning, verwarmingen, temperatuursensoren en merkopties.
5. Wat is de doorlooptijd voor bulkbestellingen?
Als fabrikant met eigen productie bedraagt onze standaard levertijd voor bulkbestellingen 15-20 werkdagen. Monsterbestellingen kunnen binnen 7-10 dagen worden geregeld. We ondersteunen ook FOB- en CIF-verzendvoorwaarden.
6. Welke montagetypes zijn er beschikbaar?
We bieden verschillende montageconfiguraties, waaronder B3 (voetmontage), B5 (flensmontage), B14 (gezichtsmontage) en B35 (gecombineerd). Het B3-voettype wordt het meest gebruikt voor industriële toepassingen.
7. Hoe waarborgt u de productkwaliteit en energie-efficiëntie?
Elke motor wordt vóór verzending 100% getest, inclusief nullaststroom-, trillings-, geluids- en isolatieweerstandstests. We gebruiken NSK- of SKF-lagers, hoogwaardig siliciumstaal (DW470/600/800) en 100% puur koperen wikkelingen met klasse F-isolatie om langdurige betrouwbaarheid en hoge efficiëntie te garanderen.
8. Wat is de garantie en after-sales ondersteuning?
Wij bieden standaard 18 maanden garantie vanaf de datum van verzending. Ons technische team biedt ondersteuning op afstand, levering van reserveonderdelen en hulp bij het oplossen van problemen. Bij grote projecten kunnen wij, indien nodig, ook begeleiding op locatie regelen.
