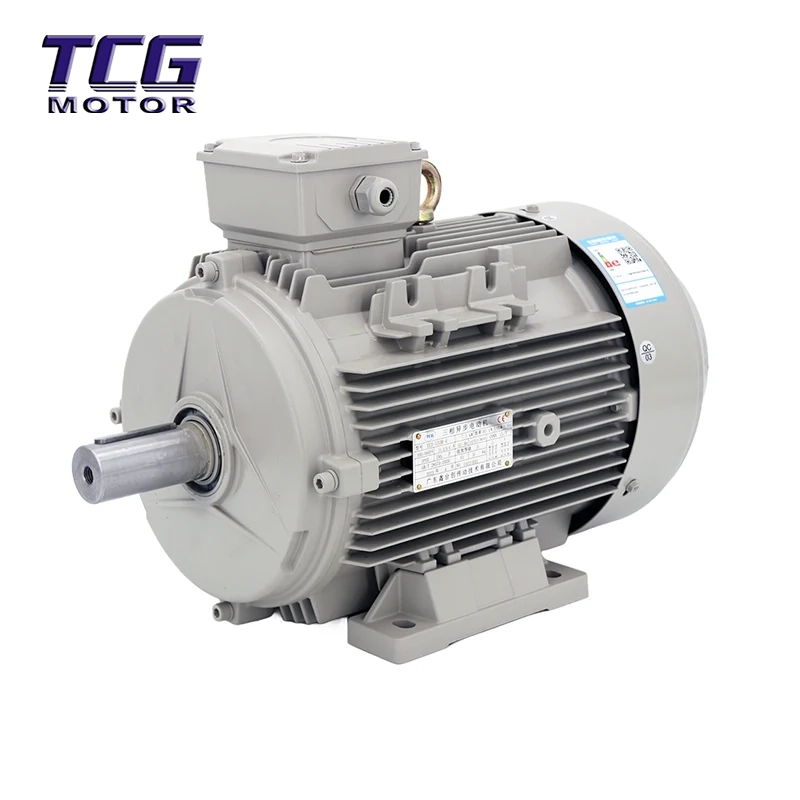

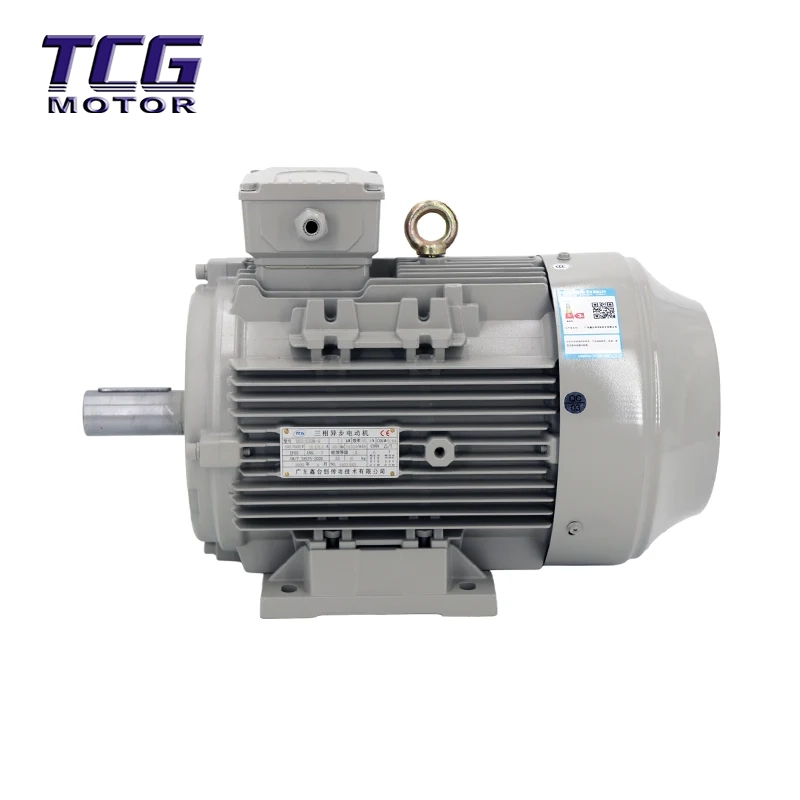

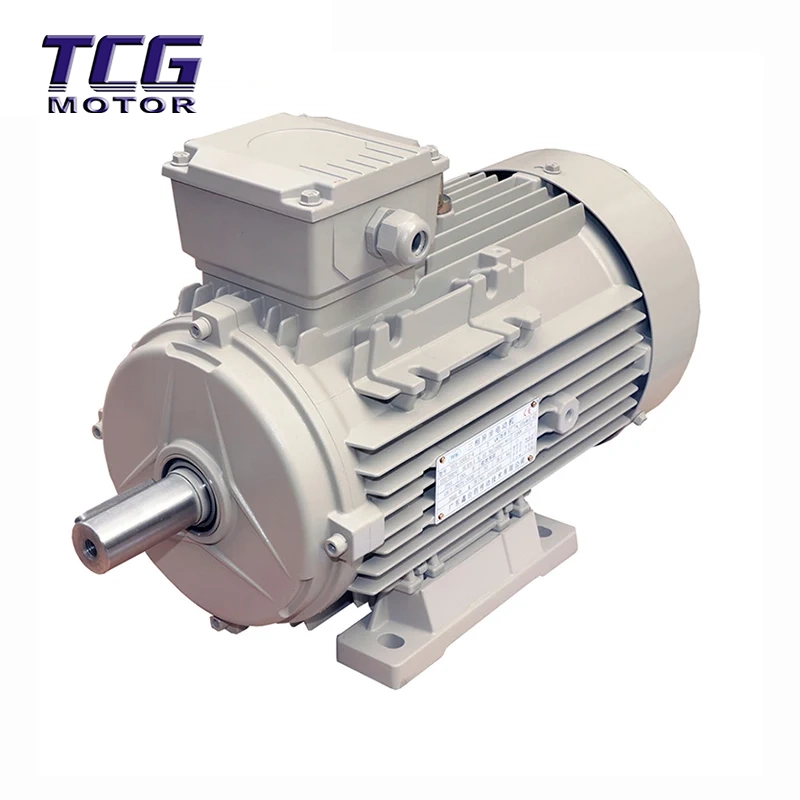

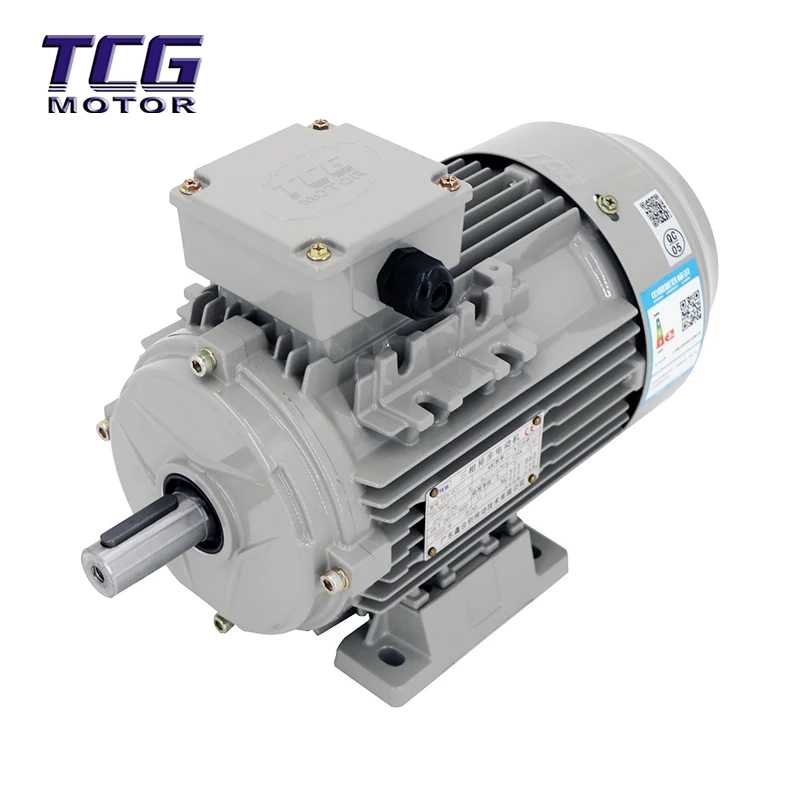

Hoog rendement motor B3 voetgemonteerd

Beveilig uw marktaandeel met de veelgevraagde hoogrenderende B3-voetgemonteerde motor van Hengfu. Als ervaren fabrikant bieden wij prijsstructuren waarmee u de concurrentie een stap voor kunt blijven.

Stuur onderzoek

Productomschrijving

Deze hoogefficiënte motor B3 op voet gemonteerd heeft een behuizing van gegoten aluminium, die niet alleen lichter is, maar ook voor een uitstekende warmteafvoer zorgt. De compacte structuur en het superieure isolatiesysteem (Klasse F) maken het bijzonder geschikt voor gebruik in petroleum-, chemische en andere zware industriële omgevingen. Of het nu gaat om continu gebruik of veeleisende productieomgevingen, de YE3-motor biedt stabiele en betrouwbare stroomondersteuning.

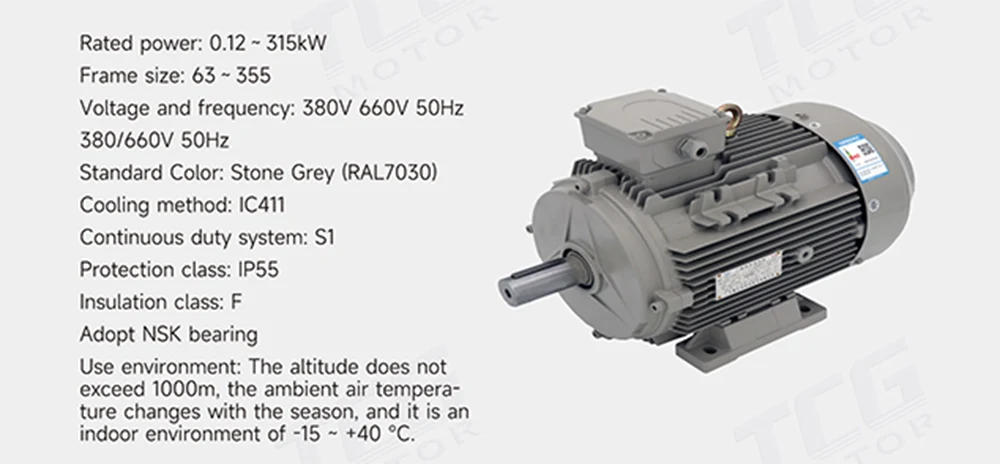

Specificaties

Parameter	Details
Efficiëntieklasse	IE3 (Ultra-high Efficiency), voldoet aan de nationale energiebesparende normen
Nominaal vermogensbereik	0,12 kW - 315 kW (breed assortiment voor industriële toepassingen)
Framemaat	71 - 355
Spanning en frequentie	380V / 60Hz of 50Hz (afhankelijk van specifiek model)
Beschermingsklasse	IP55 (Stofdicht en beschermd tegen spatwater)
Isolatieklasse	Klasse F (getest als klasse B)
Koelmethode	IC411 (zelfgeventileerd / zelfkoelend)
Standaard kleur	Lichtgrijs (RAL 7050)

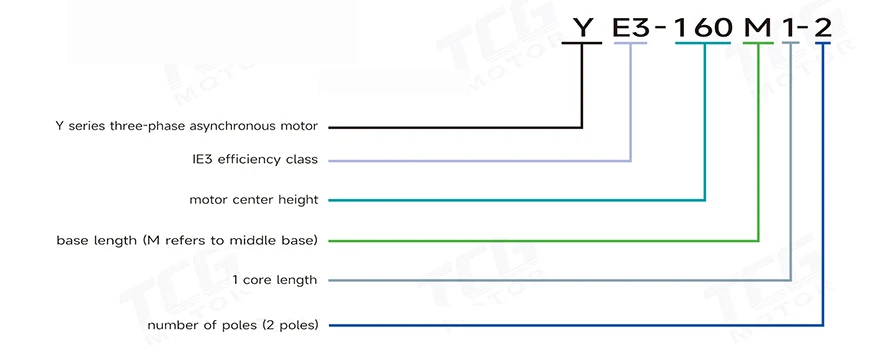

Modelbeschrijving

Technische gegevenstabel

synchrone snelheid 3000r/min
Type nr.	Beoordeeld uitgang		Beoordeeld huidig	Beoordeeld snelheid	EFF	Stroom factor COSΦ	Beoordeeld Koppel Tst/Tn	Vergrendeld rotor/nominaal koppel Tst/Tn	Maximaal/nominaal koppel Tm/Tn	Vergrendeld rotor/nominaal huidig Is/n	Lawaai LWA	Gewicht
Type nr.	kW	PK	A	omw/min	%		Nm				d3	kg
YE3-71M1-2	0.37	0.5	0.9	2800	73.8	0.81	1.3	2.3	2.2	7	64	7.5
YE3-71M2-2	0.55	0.75	1.3	2800	77.8	0.82	1.9	2.3	2.3	7	64	8
YE3-80M1-2	0.75	1	1.7	2870	80.7	0.82	2.5	2.3	2.3	7	62	1
YE3-80M2-2	1.1	1.5	2.4	2875	82.7	0.83	3.65	2.2	2.3	7.6	62	13
YE3-90S-2	1.5	2	3.2	2880	84.2	0.84	4.97	2.2	2.3	7.9	67	15
YE3-90L-2	2.2	3	4.6	2880	85.9	0.85	7.3	2.2	2.3	7.9	67	18
YE3-100L-2	3	4	6	2880	87.1	0.87	9.95	2.2	2.3	8.5	74	26
YE3-112M-2	4	5.5	7.8	2915	88.1	0.88	13.1	2.2	2.3	8.5	77	33
YE3-132S1-2	5.5	7.5	10.6	2935	89.2	0.88	17.9	2	2.3	8.5	79	48
YE3-132S2-2	7.5	10	14.4	2930	90.1	0.88	24.4	2	2.3	8.5	79	53
YE3-160M1-2	11	15	20.6	2950	91.2	0.89	35.6	2	2.3	8.5	81	110
YE3-160M2-2	15	20	27.9	2945	91.9	0.89	48.6	2	2.3	8.5	81	122
YE3-160L-2	18.5	25	34.2	2945	92.4	0.89	60	2	2.3	8.5	81	135
YE3-180M-2	22	30	40.5	2950	92.7	0.89	71.2	2	2.3	8.2	83	185
YE3-200L1-2	30	40	54.9	2965	93.3	0.89	96.6	2	2.3	7.5	84	230
YE3-200L2-2	37	50	67.4	2965	93.7	0.89	119	2	2.3	7.6	84	243
YE3-225M-2	45	60	80.8	2965	94	0.9	145	2	23	7.7	86	324
YE3-250M-2	55	75	98.5	2975	94.3	0.9	177	2	2.3	7.1	89	385
YE3-280S-2	75	100	134	2975	94.7	0.9	241	1.8	2.3	7.1	91	530
YE3-280M-2	90	120	160	2975	95	0.9	289	1.8	2.3	7.1	91	585
YE3-315S-2	110	150	195	2985	952	0.9	352	1.8	2.3	7.1	92	965
YE3-315M-2	132	180	234	2985	95.4	0.9	422	1.8	2.3	7.1	92	1070
YE3-315L1-2	160	220	279	2985	95.6	0.91	512	1.8	2.3	7.2	92	150
YE3-315L2-2	200	270	349	2985	95.8	0.91	640	1.8	2.2	7.2	92	1210
YE3-355M-2	250	340	436	2985	95.8	0.91	800	1.6	22	7.2	100	1670
YE3-355L-2	315	430	549	2985	95.8	0.91	1008	1.6	2,2 7,2	100	1865
synchrone snelheid 1500r/min
YE3-71M1-4	0.25	0.34	0.34	1400	73.5	0.74	1.7	2.1	2.2	6.6	55	7
YE3-71M2-4	0.37	0.5	0.5	1400	77.3	0.75	2.5	2.1	2.2	6.6	55	7.5
YE3-80M1-4	0.55	0.75	0.75	1430	80.8	0.75	3.7	2.4	2.3	6.6	56	11
YE3-80M2-4	0.75	1	1	1430	82.5	0.75	5.0	2.3	2.3	6.6	56	13
YE3-90S-4	1.1	1.5	1.5	1430	84.1	0.76	7.3	2.3	2.3	6.8	59	16
YE3-90L-4	1.5	2	2	1430	85.3	0.77	10.0	2.3	2.3	7	59	20
YE3-100L1-4	2.2	3	3	1450	86.7	0.81	14.5	2.3	2.3	7.6	64	28
YE3-100L2-4	3	4	4	1450	87.7	0.82	19.8	2.3	2.3	7.6	64	33
YE3-112M-4	4	5.5	5.5	1465	88.6	0.82	26.1	2.2	2.3	7.8	65	35
YE3-132S-4	5.5	7.5	7.5	1465	89.6	0.83	35.9	2	2.3	7.9	71	49
YE3-132M-4	7.5	10	10	1470	90.4	0.84	48.7	2	2.3	7.5	71	59
YE3-160M-4	11	15	15	1470	91.4	0.85	71.5	2.2	2.3	7.7	73	130
YE3-160L-4	15	20	20	1470	92.1	0.86	97.4	2.2	2.3	7.8	73	148
YE3-180M-4	18.5	25.0	25.0	1470.0	92.6	0.9	120.0	2.0	2.3	7.8	76.0	192
YE3-180L-4	22.0	30.0	30.0	1475.0	93.0	0.9	143.0	2.0	2.3	7.8	76.0	206
YE3-200L-4	30.0	40.0	40.0	1480.0	93.6	0.9	194.0	2.0	2.3	7.3	76.0	275
YE3-225S-4	37.0	50.0	50.0	1480.0	93.9	0.9	239.0	2.0	2.3	7.4	78.0	325
YE3-225M-4	45.0	60.0	60.0	1485.0	942.0	0.9	290.0	2.0	2.3	7.4	78.0	350
YE3-250M-4	55.0	75.0	75.0	1490.0	94.6	0.9	354.0	2.0	2.3	7.4	79.0	435
YE3-280S-4	75.0	100.0	100.0	490.0	95.0	0.9	481.0	2.0	2.3	6.7	80.0	585
YE3-280M-4	90.0	120.0	120.0	1490.0	952.0	0.9	577.0	2.0	2.3	6.9	80.0	663
YE3-315S-4	110.0	150.0	150.0	1490.0	95.4	0.9	705.0	2.0	2.2	7.0	88.0	1010
YE3-315M-4	132.0	180.0	180.0	1490.0	95.6	0.9	846.0	2.0	2.2	7.0	88.0	140
YE3-315L1-4	160.0	220.0	220.0	1490.0	95.8	0.9	1026.0	2.0	2.2	7.1	88.0	1210
YE3-315L2-4	200.0	270.0	270.0	1490.0	96.0	0.9	1282.0	2.0	2.2	7.1	88.0	285
YE3-355M-4	250.0	340.0	340.0	1495.0	96.0	0.9	1597.0	2.0	2.2	7.1	95.0	1680
YE3-355L-4	315.0	430.0	430.0	1495.0	96.0	0.9	2012.0	2.0	2.2	7.1	95.0	1870

Opmerking: de bovenstaande parameters, afmetingen en gewicht zijn alleen ter referentie. Raadpleeg het daadwerkelijke product voor meer informatie.

synchrone snelheid 1000r/min
Type nr.	Beoordeeld uitgang		Beoordeeld huidig	Beoordeeld snelheid	EFF	Stroom factor COSΦ	Beoordeeld Koppel Tst/Tn	Vergrendeld rotor/nominaal koppel Tst/Tn	Maximaal/nominaal koppel Tm/Tn	Vergrendeld rotor/nominaal huidig Is/n	Lawaai LWA	Gewicht
Type nr.	kW	PK	A	omw/min	%		Nm				d3	kg
YE3-71M1-6	0.18	0.25	0.6	900	63.9	0.66	1.9	1.9	2	6	52	8.5
YE3-71M2-6	0.25	0.34	0.8	900	68.6	0.68	2.7	1.9	2	6	52	10
YE3-80M1-6	0.37	0.5	1.1	920	73.5	0.7	3.8	1.9	2	6	54	1
YE3-80M2-6	0.55	0.75	1.5	920	77.2	0.72	5.7	1.9	2.1	6	54	13
YE3-90S-6	0.75	1	2.0	945	78.9	0.7	7.6	2	2.1	6	57	16
YE3-90L-6	1.1	1.5	2.8	950	81	0.73	1.1	2	2.1	6	57	20
YE3-100L-6	1.5	2	3.8	950	82.5	0.73	15.1	2	2.1	6.5	61	26
YE3-112M-6	2.2	3	5.4	965	84.3	0.74	21.8	2	2.1	6.6	65	32
YE3-132S-6	3	4	7.2	975	85.6	0.74	29.4	2	2.1	6.8	69	44
YE3-132M1-6	4	5.5	9.5	975	86.8	0.74	39.2	2	2.1	6.8	69	53
YE3-132M2-6	5.5	7.5	12.7	975	88	0.75	53.9	2	2.1	7	69	58
YE3-160M-6	7.5	10	16.2	980	89.1	0.79	73.1	2	2.1	7	73	120
YE3-160L-6	1	15	23.1	980	90.3	0.8	107.2	2	2.1	7.2	73	145
YE3-180L-6	15	20	30.9	980	91.2	0.81	146	1.9	2.1	7.3	73	188
YE3-200L1-6	18.5	25	37.8	985	91.7	0.81	197	1.9	2.1	7.3	73	242
YE3-200L2-6	22	30	44.8	985	92.2	0.81	213	1.9	2.1	7.4	73	262
YE3-225M-6	30	40	59.1	985	92.9	0.83	291	1.9	2.1	6.9	74	320
YE3-250M-6	37	50	71.7	985	93.3	0.84	359	1.9	2.1	7.1	76	398
YE3-280S-6	45	60	85.8	990	93.7	0.85	434	1.9	2	7.3	78	532
YE3-280M-6	55	75	103	990	94.1	0.86	531	1.9	2	7.3	78	583
YE3-315S-6	75	100	143	990	94.6	0.84	723	1.9	2	6.6	83	965
YE3-315M-6	90	120	170	990	94.9	0.85	868	1.9	2	6.7	83	1085
YE3-315L1-6	110	150	207	990	95.1	0.85	1061	1.9	2	6.7	83	175
YE3-315L2-6	132	180	244	990	95.4	0.86	1273	1.9	2	6.8	83	1230
YE3-355M1-6	160	220	296	995	95.6	0.86	1536	1.9	2	6.8	85	1575
YE3-355M2-6	200	270	365	995	95.8	0.87	1920	1.9	2	6.8	85	1760
YE3-355L-6	250	340	456	995	95.8	0.87	2390	1.9	2	6.8	85	1920
synchrone snelheid 750r/min
YE3-80M1-8	0.18	0.25	0.8	630	58.7	0.61	2.7	1.8	1.9	5.2	52	11
YE3-80M2-8	0.25	0.34	1.0	640	64.1	0.61	3.7	1.8	1.9	5.7	52	13
YE3-90S-8	0.37	0.5	1.3	660	69.3	0.61	5.4	1.8	1.9	6.2	56	16
YE3-90L-8	0.55	0.75	1.9	660	73	0.61	8.0	1.8	2	5.9	56	21
YE3-100L1-8	0.75	1	2.3	690	75	0.67	10.4	1.8	2	6.2	59	25
YE3-100L2-8	1.1	1.5	3.1	690	77.7	0.69	15.2	1.8	2	6.2	59	29
YE3-112M-8	1.5	2	4.1	700	79.7	0.7	20.5	1.8	2	6.7	61	31
YE3-132S-8	2.2	3	5.7	710	81.9	0.71	29.6	1.8	2	6.7	64	47
YE3-132M-8	3	4	7.5	710	83.5	0.73	40.4	1.8	2	6.9	64	56
YE3-160M1-8	4	5.5	9.8	720	84.8	0.73	53.1	1.9	2	6.9	68	108
YE3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	73.0	1.9	2	6.9	68	19
YE3-160L-8	7.5	10	17.4	720	87.3	0.75	99.5	1.9	2	6.6	68	140
YE3-180L-8	1	14.67	25.1	730	87.5	0.76	143.9	2	2	6.6	70	199
YE3-200L-8	15	20	34.1	730	88	0.76	196.2	2	2	6.6	73	250
YE3-225S-8	18.5	24.67	41.1	730	90	0.76	242.0	1.9	2	6.6	73	297
YE3-225M-8	22	29.33	47.4	740	90.5	0.78	283.9	1.9	2	6.6	73	315
YE3-250M-8	30	40	63.4	740	91	0.79	387.2	1.9	2	6.6	75	424
YE3-280S-8	37	49.33	77.8	740	91.5	0.79	477.5	1.9	2	6.6	76	522
YE3-280M-8	45	60	94.1	740	92	0.79	580.7	1.9	2	6.6	76	567
YE3-315S-8	55	73.33	11	740	92.8	0.81	709.8	1.8	2	6.6	82	795
YE3-315M-8	75	100	151	740	93	0.81	967.9	1.8	2	6.6	82	900
YE3-315L1-8	90	120	178	740	93.8	0.82	1161.5	1.8	2	6.6	82	845
YE3-315L2-8	110	146.67	217	740	94	0.82	1419.6	1.8	2	6.6	82	1125
YE3-355M1-8	132	176	261	740	94.2	0.82	1703.5	1.8	2	6.4	89	1467
YE3-355M2-8	160	213.33	315	740	94.2	0.82	2064.9	1.8	2	6.4	89	1585
YE3-355L-8	200	266.67	387	740	94.5	0.83	2581.1	1.8	2	6.4	89	1823

Opmerking: de bovenstaande parameters, afmetingen en gewicht zijn alleen ter referentie. Raadpleeg het daadwerkelijke product voor meer informatie.

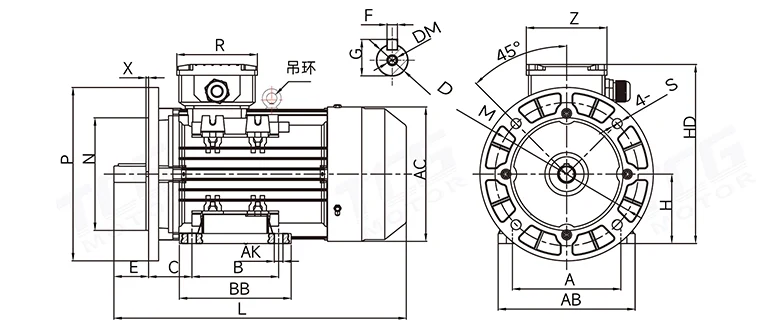

Installatieafmeting

YE3 (lE3) 71-132 IM B35 installatie en algemene afmetingen

Nee.	Polair nummer	Maat:(mm)
Nee.	Polair nummer	A	B	C	D	E	F	G	H	K	M	N	P	R	S	Z	AB	AC	BB	DM	HD	L
71M	2,4,6	12	90	45	14	30	5	16	71	7	130	110	160	93	10	93	140	140	112	M5"12	190	290
80M	2,4,6,8	125	100	50	19	40	6	21.5	80	10	165	130	200	93	12	93	158	155	130	M6“16	205	330
Jaren 90	2,4,6,8	140	100	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	130	MB*19	225	365
90L	2,4,6,8	140	125	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	155	M8*19	225	390
100L	2.4,6.8	160	140	63	28	60	8	31	100	12	215	180	250	104	15	104	200	195	175	M10*22	260	450
112M	2,4,6,8	190	140	70	28	60	8	31	112	12	215	180	250	113	15	113	225	220	176	M10'22	290	450
132S	2.4,6.8	216	140	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	185	MI2*28	330	505
132M	2,4,6,8	216	178	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	223	MI2*28	330	535
160M	2,4,6,8	254	210	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	260	M16“36	411	608
160L	2,4,6,8	254	254	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	304	M16'36	411	652
180M	2,4,8	279	241	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	311	M16*36	447	688
180L	46.8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	349	M16°36	447	726
200L	2,4,6,8	318	305	133	55	140	16	49	200	16.5	350	300	400	190	18.5	210	388	397	369	M20*42	499	779
225S	4.8	356	286	149	60	110	18	53	225	18.5	400	350	450	190	18.5	210	431	446	368	M20*42	547	824
225M	2	356	311	149	55	140	16	49	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	819
225M	46.8	356	311	149	60	140	18	53	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	849
250M	2	406	349	168	60	140	18	53	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
250M	4,6,8	406	349	168	65	140	18	58	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
280S	2	457	368	190	75	140	18	58	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280S	4,6,8	457	368	190	65	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280M	2	457	419	190	65	140	18	58	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
280M	4.6.8	457	419	190	75	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1194
315S	46.8	508	406	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1224
315M	2	508	457	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315M	46.8	508	457	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
315L	2	508	508	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315L	4,6,8	508	508	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
355M	2	670	560	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355M	4,6,8	610	560	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516
355L	2	610	630	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355L	46.8	610	630	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516

Let op: 71-90 motor heeft geen hijsring

Productvoordelen en functies

Energiebesparing: Als IE3-motor met energie-efficiëntieklasse vermindert hij het energieverlies aanzienlijk in vergelijking met traditionele motoren, waardoor bedrijven de elektriciteitskosten aanzienlijk kunnen verlagen.

Duurzaamheid: De High Efficiency Motor B3 Foot Mounted maakt gebruik van een behuizing van gegoten aluminium, die niet alleen het motorgewicht vermindert, maar ook de efficiëntie van de warmteafvoer verbetert, waardoor een stabiele werking op lange termijn wordt gegarandeerd in binnenomgevingen variërend van -15 ℃ tot +40 ℃.

Koolstofarm: Door het energieverbruik te verbeteren, wordt de CO2-uitstoot verminderd, in lijn met de trend van groene ontwikkeling in de moderne industrie.

Hoge veelzijdigheid: de installatieafmetingen en het vermogen van de hoogefficiënte motor B3 voetgemonteerd voldoen aan internationale normen, waardoor de vervanging van oudere apparatuurmodellen wordt vergemakkelijkt zonder dat er wijzigingen aan de installatiefundering nodig zijn.

Toepassingsgebieden

Hoog rendement motor B3 op voet gemonteerd wordt veel gebruikt in de volgende industrieën vanwege de uitstekende beschermende prestaties (IP55) en het vermogen om zware omstandigheden te weerstaan:

Petrochemie: Geschikt voor toepassingen die bescherming tegen stof en corrosie vereisen.

Mijnbouw en metallurgie: Voldoet aan de industriële behoeften van zwaar en continu gebruik.

Algemene machines: Aandrijven van pompen, ventilatoren, compressoren, enz.

High Efficiency Motor Applications

Verpakking en verzending

Verpakking: Deze hoogefficiënte motor B3 op voet gemonteerd is verpakt in een zeer sterke golfkartonnen doos of een op maat gemaakte houten kist, volledig omwikkeld met EPE-parelkatoen aan de binnenkant om bescherming tegen schokken en vocht tijdens transport te garanderen.

Verzendbeleid: Voor standaardmodellen en niet-standaard aangepaste modellen (zoals speciale aslengtes of spanningen) kunt u contact opnemen met de klantenservice. Wij ondersteunen wereldwijde zeevracht/DHL/luchtvracht.

Bedrijfssterkte

Corporate Strength

Bedrijfsonderscheidingen en kwalificaties

Honors and Qualifications

Partnermerken

Partner Brands

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de YE3-motor en de traditionele motoren uit de Y-serie?

A: De YE3-serie is een verbeterde vervanging voor de Y-, Y2- en YX3-serie. De YE3 behaalt de ultrahoge energie-efficiëntieklasse IE3 en bespaart daarmee meer energie dan de traditionele Y-serie. Het maakt ook gebruik van geavanceerdere behuizingstechnologie van gegoten aluminium voor een betere warmteafvoer en een lager gewicht.

Vraag 2: Kan deze hoogrenderende motor B3 op voet gemonteerd buiten worden gebruikt?

A: Deze hoogrenderende motor B3 op voet is ontworpen voor binnenomgevingen, met een geschikt temperatuurbereik van -15℃ tot +40℃. Hoewel de beschermingsgraad IP55 is (enigszins bestand tegen watersproeien), wordt het aanbevolen om hem in een beschutte omgeving te gebruiken om de levensduur te verlengen.

Vraag 3: Wat is de IE3-energie-efficiëntienorm?

A: IE3 is het "ultrahoge efficiëntie"-niveau in de energie-efficiëntienormen voor driefasige asynchrone motoren, opgesteld door de Internationale Elektrotechnische Commissie (IEC). Het gebruik van IE3-motoren is de beste praktijk als reactie op het nationale beleid op het gebied van energiebesparing en emissiereductie en om de bedrijfskosten te verlagen.

Hottags: China Hoogrenderende motor B3 voetgemonteerde fabrikant, leverancier, fabriek

Gerelateerde categorie

Stuur onderzoek

Contact informatie



Adres

Nr. 5 Chaoyang Industrial Road, Yayao Town, Heshan City, provincie Guangdong, China


Tel

+86-13929025652


E-mailen

hf5@hshengfu.com

Op zoek naar een betrouwbare motorpartner? Neem contact op met Hengfu voor een snelle offerte voor bulkbestellingen. Concurrerende fabrieksprijzen en professionele OEM-services gegarandeerd.
