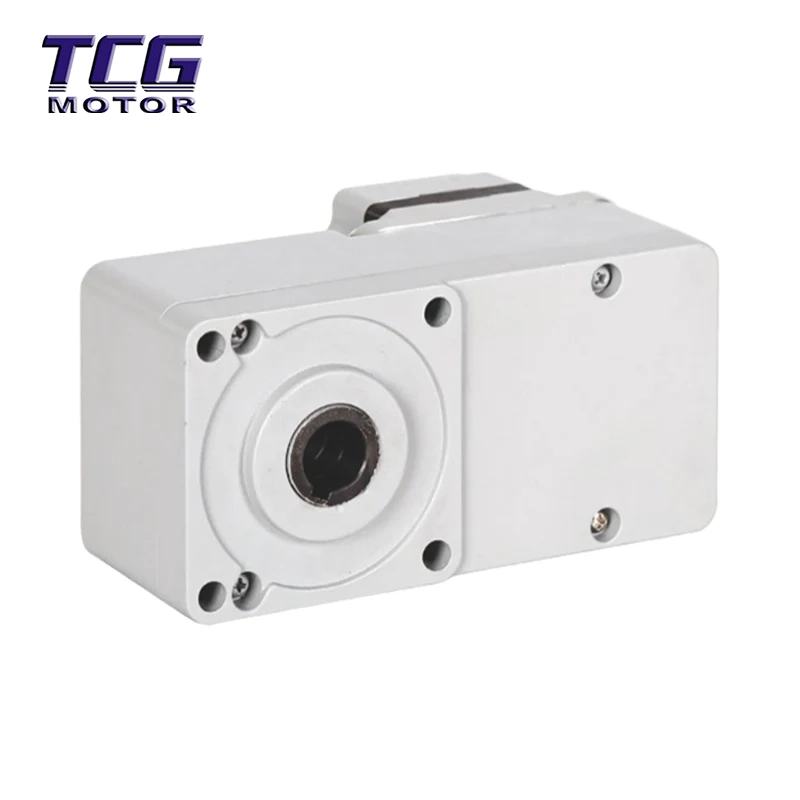

De 30W BLDC-motor met 60GL platte versnellingsbak met holle as is speciaal ontworpen voor de precisierotatie-eisen van geautomatiseerde apparatuur. Het integreert kabels en sensoren via een holle asstructuur en het platte ontwerp bespaart veel installatieruimte, waardoor het een ideale stroomoplossing is voor robotarmen, medische apparaten en precisie-instrumenten.
Dit product is een geïntegreerd voedingssysteem met een uniform ontwerp, dat een borstelloze DC-motor van 30 W koppelt aan een 60GL zeer nauwkeurige platte versnellingsbak. De uitgaande as heeft een holle structuur. De kernfuncties zijn:
Ontwerp met holle as: De holle as zorgt voor gemakkelijke doorgang van kabels, luchtleidingen of sensoren, waardoor de complexiteit van de externe bedrading wordt verminderd. Geschikt voor toepassingen waarbij interne bedrading vereist is, zoals robotgewrichten en roterende modules in medische apparatuur.
Platte structuur: totale dikte ≤90 mm, wat resulteert in een kleiner formaat vergeleken met traditionele versnellingsbakken, aangepast aan installatieruimtes met beperkte hoogte.
Precisietransmissie: De reductieverhouding van 60GL zorgt voor een hoog koppel en voldoet aan de behoeften van nauwkeurige positionering en zware belastingen.
Vergelijking met versnellingsbakken met vaste as: het ontwerp met holle as vereenvoudigt de systeemintegratie, vermijdt interferentie van externe bedrading en verbetert de netheid en betrouwbaarheid van de apparatuur.
Vergelijking met andere platte versnellingsbakken: De speciale reductieverhouding van 60GL optimaliseert de koppel- en snelheidsbalans en past zich aan aan meer nauwkeurige transmissiescenario's.
Holle as-integratie bespaart ruimte en kosten: het asgat met een diameter van 12 mm maakt directe kabel-/glasvezelkabeldoorgang mogelijk, waardoor het aantal externe adapters wordt verminderd en de systeemcomplexiteit en het uitvalpercentage worden verlaagd.
Ultradunne structuur past zich aan veeleisende ruimtes aan: met een totale dikte van ≤90 mm kan de 30W BLDC-motor met 60GL holle as platte versnellingsbak worden ingebed in apparatuurcompartimenten of gelijk liggen met montageoppervlakken, waardoor hij bijzonder geschikt is voor toepassingen met een laag profiel, zoals medische beeldvormingsapparatuur en collaboratieve robotgewrichten.
Laag geluidsniveau en soepele werking: Nauwkeurig geslepen en dynamisch gebalanceerde tandwielen resulteren in een bedrijfsgeluidsniveau van 50XXdB, geschikt voor stille omgevingen zoals laboratoriumapparatuur en slimme huizen.
Zeer efficiënte warmteafvoer en lange levensduur: de platte behuizing vergroot het warmteafvoeroppervlak en in combinatie met thermisch geleidende materialen bedraagt de continue bedrijfstemperatuurstijging ≤80℃, met een levensduur van meer dan 20.000 uur.
Robotica en automatisering: collaboratieve robotgewrichtsmodules, roterende SCARA-robotarm-assen, geautomatiseerde roterende platforms voor inspectieapparatuur.
Medische apparatuur: rotatiemechanismen voor endoscopen, aandrijfmodules voor CT-beeldvormingsapparatuur, eindeffectoren voor chirurgische robots.
Precisieproductie: draaitafels voor SMT-plaatsingsmachines, inspectieplatforms voor halfgeleiderwafels, optische meetapparatuur.
Smart Home: verborgen gemotoriseerde gordijnrollen, slimme rotatiemechanismen voor deursloten, precisie-hefinrichtingen.
Scenariodifferentiatie: De 30W BLDC-motor met 60GL platte tandwielkast met holle as is bijzonder geschikt voor scenario's waarbij de integratie van sensoren, encoders of kabels in de roterende as vereist is, waardoor externe kabelverstrengeling of signaalinterferentie wordt vermeden.
Zorg ervoor dat de coaxialiteit van de uitgaande as en de belasting ≤0,05 mm is. Voor het bufferen van excentrische belastingen wordt een flexibele koppeling aanbevolen. Draai de bevestigingsschroeven diagonaal vast en zorg ervoor dat het aanhaalmoment overeenkomt met de specificaties (vermijd plaatselijke spanningsconcentratie).
Elektrische aansluiting: Er moet een speciale BLDC-driver worden gebruikt; directe stroomaansluiting is verboden.
Hall-signaalkabels moeten worden afgeschermd om elektromagnetische interferentie te voorkomen.
Werkelijk belastingskoppel ≤80% van het nominale koppel, waardoor er een marge is om start-stop-schokken op te vangen.
Vermijd scherpe bochten bij het doorvoeren van kabels door de holle as; flexibele kabels worden aanbevolen.
Controleer de staat van het vet elke 3 maanden (alleen professionele demontage). Open het deksel niet, tenzij de verzegeling beschadigd is.
Vacuüm verpakt met een pallet van aluminiumlegering voor veilige montage, en verder beschermd door een buitenlaag van EPE-parelkatoen en een kartonnen doos met honingraatstructuur om compressie en vervorming te voorkomen.
Verzending: Voor standaardmodellen en niet-standaard maatwerkmodellen (zoals modellen met speciale aslengtes of spanningen) kunt u contact opnemen met de klantenservice. Wij ondersteunen wereldwijde zeevracht/DHL/luchtvracht.
Vraag 1: Heeft de holle schachtstructuur invloed op de sterkte?
A: Door gebruik te maken van hoogwaardige legeringsmaterialen en een voor simulatie geoptimaliseerd ontwerp, kan het de nominale belasting weerstaan, maar de radiale/axiale kracht mag volgens de specificaties niet worden overschreden.
Vraag 2: Wordt een aangepaste verkleiningsratio ondersteund?
A: Ja, maatwerk is mogelijk van 5:1 tot 200:1, met een minimale bestelhoeveelheid van 10 stuks.
Vraag 3: Zijn er beperkingen voor kabels die door de holle as lopen?
A: Flexibele kabels met een diameter ≤12 mm worden aanbevolen om te voorkomen dat stijve draden de binnenwand van het schachtgat bekrassen.
Vraag 4: Kan het worden gebruikt in vochtige omgevingen?
A: IP54-beschermingsgraad, stof- en waterdicht. Voor extreme omgevingen is een hogere bescherming of afdichtingsbehandeling vereist.
Vraag 5: Hoe kan ik de nauwkeurigheid van de gesloten lusregeling kalibreren?
A: Hall-fasekalibratie en instelling van de encoderoorsprong zijn vereist in combinatie met de driver. Er wordt technische handmatige ondersteuning geboden.
