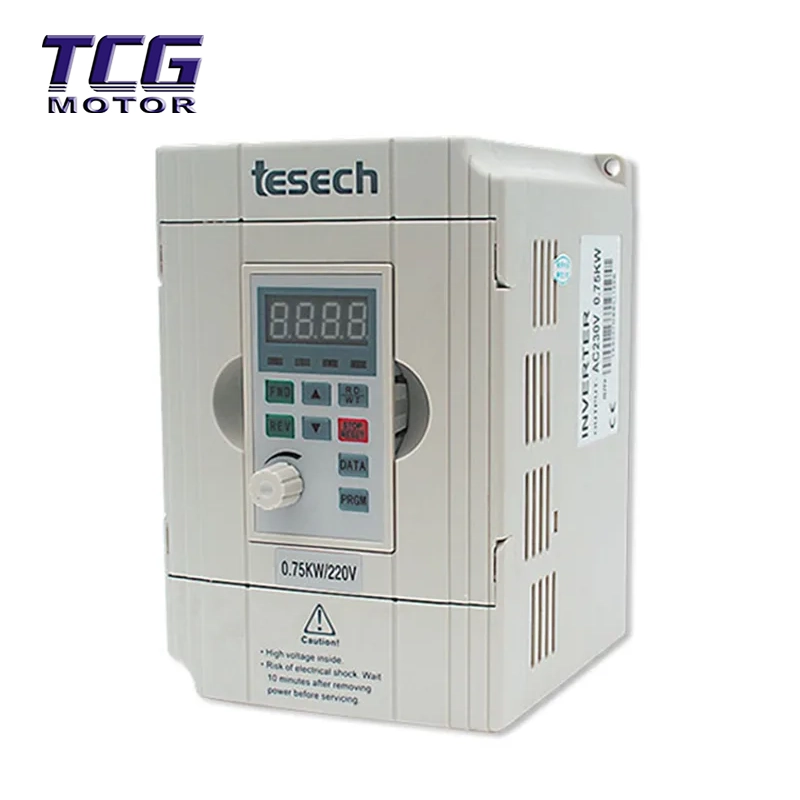

0,75 kW frequentieregelaar voor algemeen gebruik

De 0,75 kW universele frequentieregelaar biedt aanzienlijke gedifferentieerde voordelen op industrieel niveau:

Vectorkern, hoog koppel bij lage frequentie: het maakt uitsluitend gebruik van het SVC-vectorbesturingsalgoritme, ter ondersteuning van de zelfidentificatie van motorparameters (stationair/volledige afstemming), zelfs bij een vermogen van 0,75 kW. Vergeleken met gewone V/F-omvormers biedt het een stabieler koppel bij lage snelheden, waardoor problemen als "niet kunnen bewegen" of "snelheidsschommelingen" worden vermeden.

Uniform platform voor alle vermogensbereiken: het beschikt over dezelfde industriële besturingslogica als omvormers met middelhoog en hoog vermogen. Het ondersteunt PID-procesbesturing, programmering met meerdere snelheden (16 snelheden) en basis-PLC-functies, waardoor complexe geautomatiseerde processen mogelijk zijn, zelfs bij 0,75 kW, en niet alleen een eenvoudige start-stop-snelheidsregeling.

Industrieel beschermingsontwerp: door gebruik te maken van een aan de muur gemonteerde ijzeren schaalstructuur (Type A/Type M), biedt het een superieure warmteafvoer in vergelijking met mini-omvormers met plastic omhulsels, waardoor het effectief bestand is tegen stof en elektromagnetische interferentie in industriële omgevingen, waardoor een betrouwbare 24/7 continue werking wordt gegarandeerd.

Volledige poortcommunicatie, toekomstige schaalbaarheid: standaard RS-485-communicatie-interface (ondersteunt het Modbus-RTU-protocol), zelfs een zelfstandig apparaat van 0,75 kW kan eenvoudig worden aangesloten op een monitoringsysteem van een hostcomputer, en een interface is gereserveerd voor industriële Internet of Things (IIoT)-toepassingen.

Producttechnische parameters

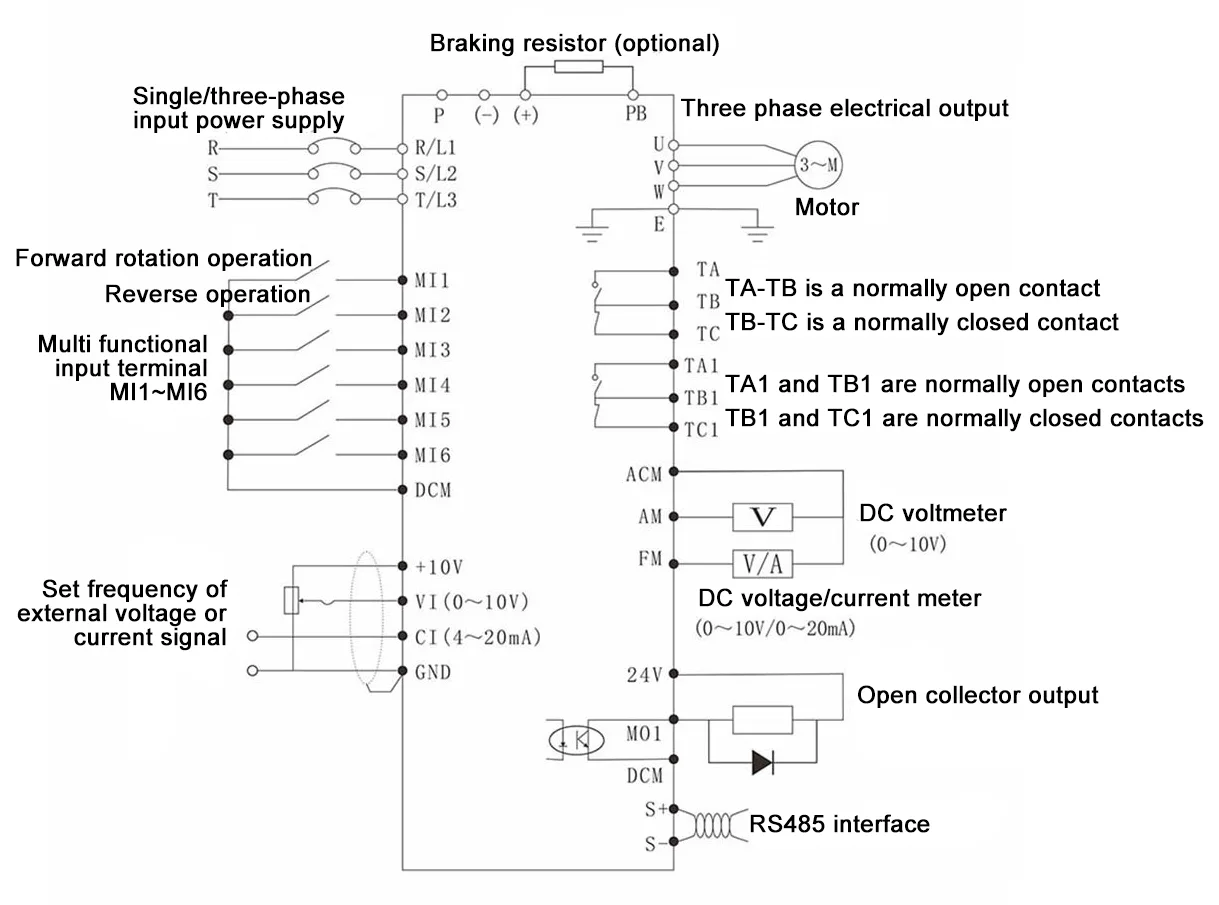

Basis bedradingsschema

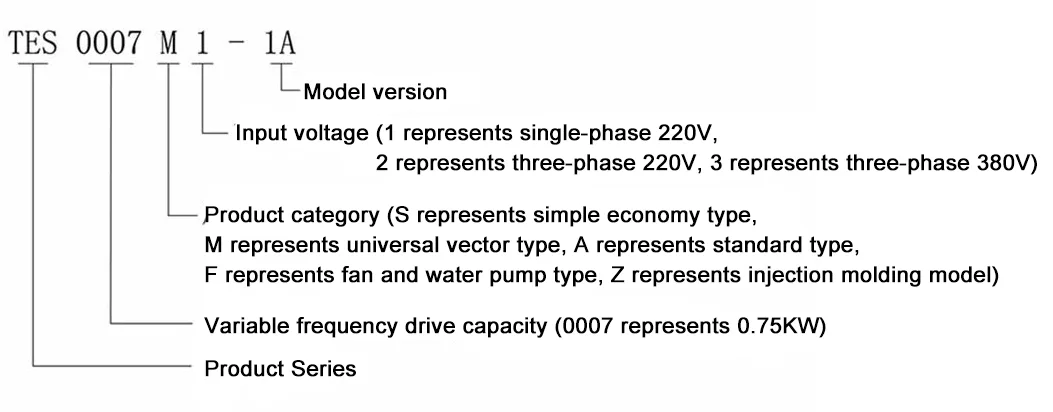

Productmodelbeschrijving

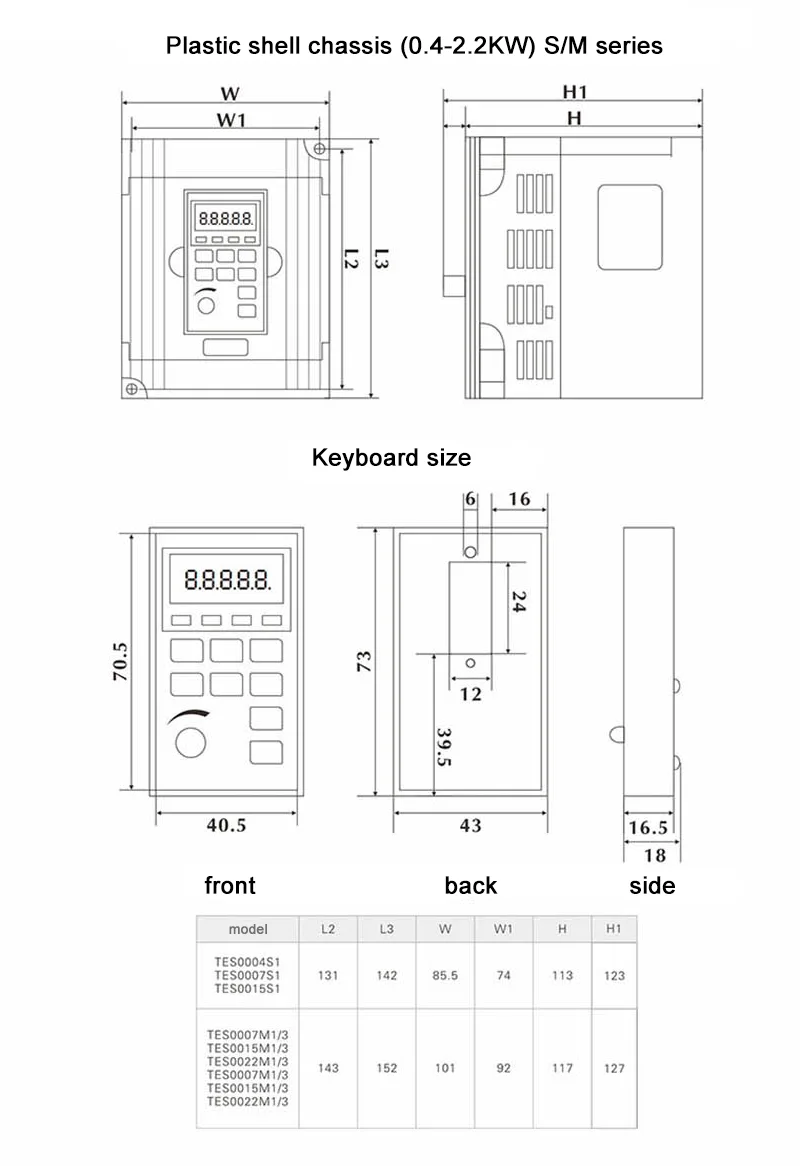

Productoverzichtstekening

Toepassingsindustrieën en scenario's

De 0,75 kW universele frequentieregelaar, met zijn hoge koppel en hoge betrouwbaarheid, wordt veel gebruikt in de volgende gebieden:

Precisiemachines: CNC-graveermachines, kleine slijpmachines, verpakkingsmachines, mixers.

Automatiseringsapparatuur: transportbandsystemen, automatische deurcontrolesystemen, drukmachines.

HVAC en watervoorziening: kleine centrale airconditioningventilatoren, hulppompregeling voor watertoevoersystemen met constante druk.

Textiel bedrukken en verven: kleine tekenmachines, wikkelapparatuur (dankzij de uitstekende mogelijkheden voor koppelcontrole).

Installatie- en gebruiksinstructies

1. Mechanische installatie

Omgevingsvereisten: De omgevingstemperatuur moet worden geregeld tussen -10°C en +50°C, en de luchtvochtigheid moet lager zijn dan 90%RH (geen condensatie).

Ruimtereservering: Bij wandmontage moet er boven en onder de machine minimaal 100 mm ventilatieruimte worden gereserveerd. Blokkeer de luchtinlaat niet.

2. Elektrische aansluiting

Hoofdcircuit: Sluit de voedingsingang aan op de voedingsklemmen (R/S/T) en sluit de motor aan op de motorklemmen (U/V/W). Omgekeerde aansluiting is ten strengste verboden!

Remconfiguratie: Het 0,75 kW-model heeft doorgaans een ingebouwde remeenheid. Voor snel remmen dient u een externe remweerstand aan te sluiten (aangesloten op de klemmen P/+ en PB).

3. Snelle foutopsporingsprocedure

1). Parameterreset: Stel F0-27 = 3 in om de fabrieksinstellingen te herstellen.

2). Motorparameters instellen: Stel F2-01 (Vermogen) in op F2-05 (Snelheid) volgens het typeplaatje van de motor.

3). Selecteer regelmodus: Stel F0-01 = 0 in om Vectorregeling (SVC) te selecteren, of F0-01 = 2 om V/F-regeling te selecteren.

4). Parameteridentificatie (aanbevolen): Stel F2-11 in op 2 (volledige afstemming) of 1 (statische afstemming) en druk op de knop Run zodat de omvormer automatisch de motorparameters kan leren.

5). Werkingstest: Bedien start/stop via de RUN-knop op het paneel of externe terminals, en pas de potentiometer of knoppen aan om de frequentie in te stellen.

Veelgestelde vragen

Vraag 1: Kan de 0,75 kW General Purpose Variable Frequency Drive een zware belasting starten?

EEN: Absoluut. De 0,75 kW General Purpose Variable Frequency Drive ondersteunt vectorregeling (SVC), met een startkoppel tot 150%. Voor zware apparatuur zoals mixers of brekers met een uitgangsvermogen van 0,75 kW wordt aanbevolen om de parameters van het motortypeplaatje in groep F2 in te stellen en de motorparameteridentificatie uit te voeren in F2-11 om optimale koppelprestaties bij lage snelheden te verkrijgen.

Vraag 2: Heeft deze omvormer een ingebouwde remweerstand?

A: Volgens de technische specificaties in de handleiding hebben modellen van 37 kW en lager (inclusief 0,75 kW) een ingebouwde remeenheid. Gebruikers hoeven alleen maar een externe remweerstand aan te schaffen en deze aan te sluiten op de P(+)- en PB-klemmen; er is geen extra remeenheid nodig, waardoor installatiekosten worden bespaard.

Vraag 3: Hoe regel ik de voorwaartse en achterwaartse rotatie van de motor?

Je kunt het op verschillende manieren besturen:

Paneelbediening: Druk rechtstreeks op de knop FWD (vooruit) of REV (achteruit) op het bedieningspaneel.

Terminalbediening: Aansluiten op de MIn-terminal via een externe schakelaar (F5-00 en F5-01 moeten zijn ingesteld op vooruit/achteruit-functie).

Parameterwisseling: Door F0-09 in te stellen, wordt het looprichtingcommando direct gewijzigd, zonder dat de motorbedrading hoeft te worden gewijzigd.

Vraag 4: Genereert de frequentieomvormer veel warmte?

A: Het 0,75 kW-model genereert relatief weinig warmte, maar om de levensduur ervan te garanderen, moet het verticaal worden geïnstalleerd met onbelemmerde ventilatie aan de boven- en onderkant. Als de omgevingstemperatuur hoger is dan 40°C, wordt aanbevolen om de unit te reduceren of een ventilator te installeren voor geforceerde koeling.
