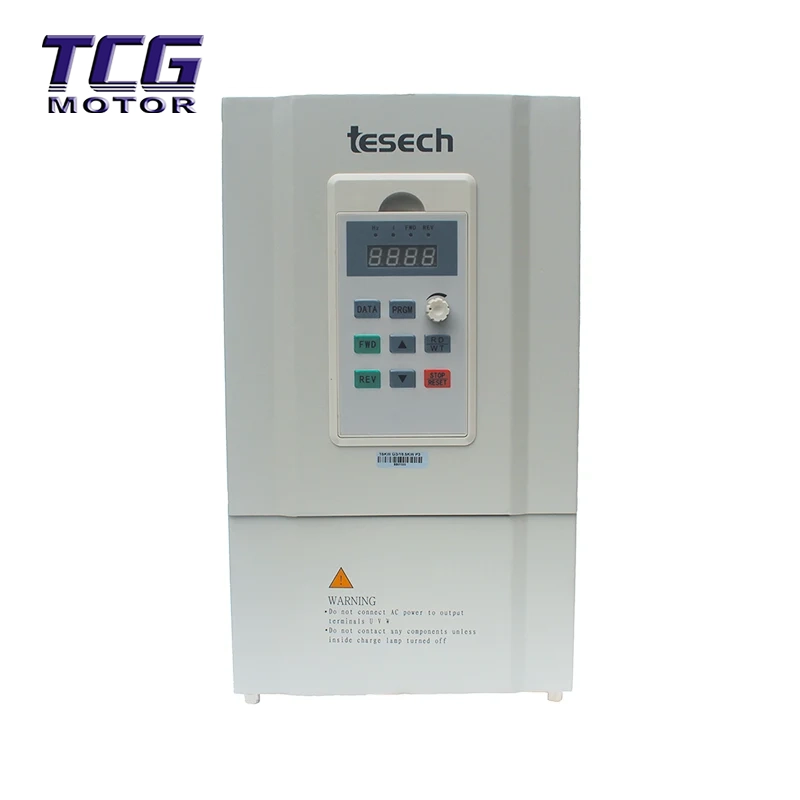

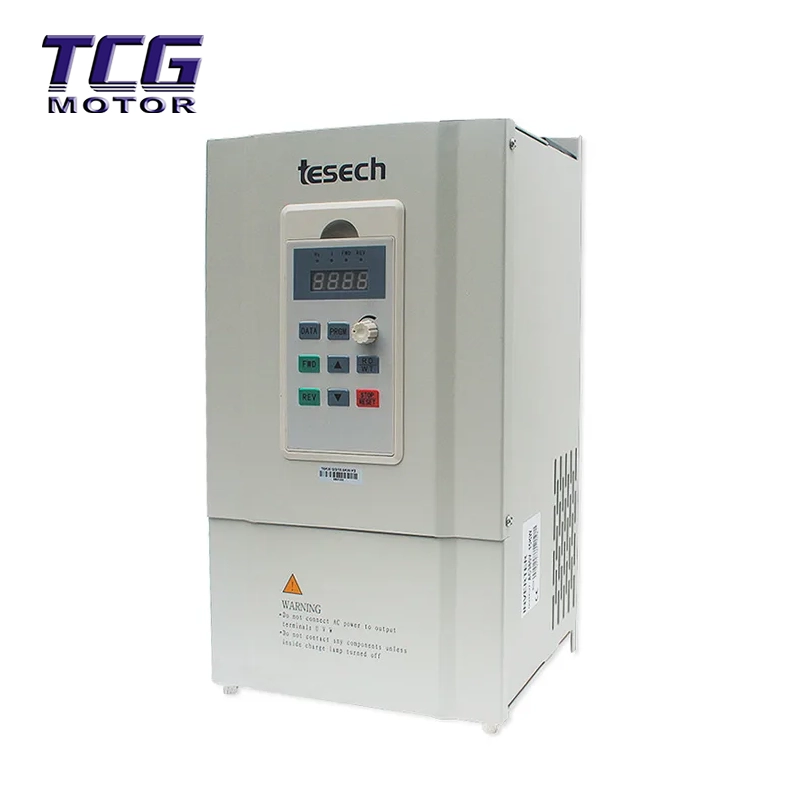

11 kW zware frequentieregelaar

Vergeleken met modellen met een kleiner vermogen heeft de 11 kW Heavy Duty Variable Frequency Drive een robuust ontwerp van een ijzeren behuizing met een compactere indeling van de interne componenten en een sterkere weerstand tegen elektromagnetische interferentie. Of het nu gaat om grote mijnbouwmachines, hoge waterpompen of complexe productielijnaandrijvingen, de TES-390 11 kW levert een oerdegelijk, stabiel kernvermogen.

Robuuste en duurzame ijzeren behuizing:

Het 11kW-model maakt gebruik van een volledig gesloten ijzeren behuizing (IP20). Vergeleken met de plastic behuizing van kleinere vermogensmodellen beschermt de ijzeren behuizing effectief tegen sterke elektromagnetische interferentie (EMC) in industriële omgevingen, voorkomt dat stof rechtstreeks in de interne circuits terechtkomt en heeft een beter geoptimaliseerd warmteafvoerkanaal, waardoor het geschikt is voor zware industriële omgevingen zoals mijnen en gieterijen.

Heavy-duty overstroomcapaciteit, naadloos opstarten:

Dit model is gericht op de hoge startstroom en traagheid van de 11 kW-motor en beschikt over een onmiddellijke uitschakelstroomcapaciteit van 200% en 160% van het nominale uitgangsvermogen, waardoor het zware opstarten van apparatuur zoals brekers en compressoren perfect kan worden afgehandeld en valse overstroomfouten effectief kunnen worden voorkomen.

Onafhankelijk luchtkanaal, geforceerde koeling:

Het vermogen van 11 kW genereert aanzienlijke warmte. Dit model is uitgerust met een onafhankelijke koelventilator met groot volume, die warme lucht rechtstreeks naar de buitenkant van de kast afvoert. Dit voorkomt dat hete lucht in de kast circuleert en zich ophoopt, waardoor het probleem van frequente uitschakelingen door oververhitting van krachtige apparatuur in zomeromgevingen met hoge temperaturen wordt opgelost.

Volledige poortuitbreiding, geïntegreerde besturing:

De standaardconfiguratie omvat een groot aantal industriële communicatie-interfaces (RS-485 Modbus-RTU) en meerdere I/O-terminals, die cyclusbesturing van meerdere pompen (1 tot 5) en eenvoudige PLC-programmering ondersteunen. Het kan grootschalige watertoevoersystemen met constante druk of geautomatiseerde productielijnen rechtstreeks aansturen zonder dat er extra complexe schakelkasten nodig zijn.

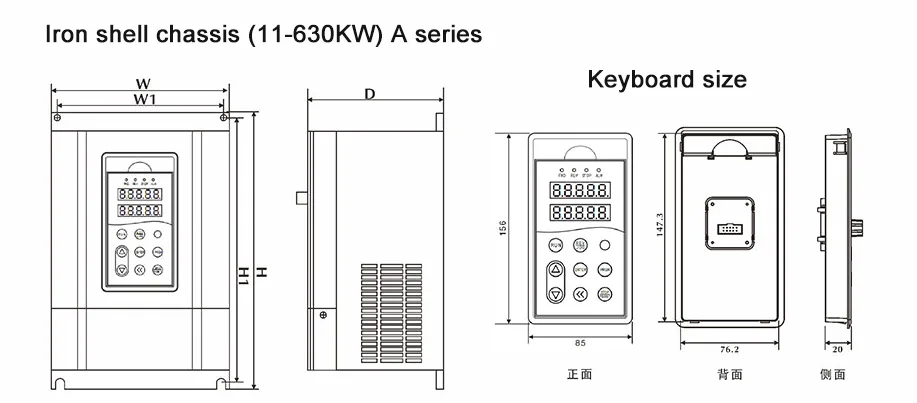

Producttechnische parameters

Toepassingsindustrieën en scenario's

De 11 kW Heavy Duty Variable Frequency Drive wordt vanwege zijn krachtige prestaties en hoge betrouwbaarheid veel gebruikt in de volgende zware industriële sectoren:

Grootschalige vloeistofcontrole: pompstations voor watervoorziening op grote hoogte, grote centrale airconditioningunits, beluchtingssystemen voor afvalwaterbehandeling.

Mijnbouw en bouwmaterialen: Brekers, kogelmolens, transportbanden, liften.

Industriële productie: grote luchtcompressoren, hydraulische systemen van spuitgietmachines, hulpapparatuur voor het rollen van staal.

Energie- en chemische industrie: Grote mengtanks, centrifuges, ventilatoren en geïnduceerde treksystemen.

Installatie- en gebruiksinstructies

1. Mechanische installatie (kritieke stappen)

Verticale installatie: Het 11KW-model is groot en zwaar en moet verticaal op een vlakke metalen wand worden geïnstalleerd. Omgekeerde of horizontale installatie is ten strengste verboden.

Warmteafvoerruimte: De 11KW genereert een grote hoeveelheid warmte; boven en onder moet een ventilatieruimte van ≥300 mm worden gereserveerd (het document beveelt 150 mm aan, maar voor modellen met een hoger vermogen wordt meer ruimte aanbevolen).

Maatregelen ter voorkoming van stof: In omgevingen met hoge stofniveaus (zoals textiel- en houtverwerking) moeten stoffilters worden geïnstalleerd of moet een aparte afgesloten elektrische kast worden gebruikt.

2. Elektrische aansluitingen

Hoofdcircuit: Sluit de ingangsklemmen (R/S/T) aan op de driefasige voeding en de uitgangsklemmen (U/V/W) op de motor. Het aansluiten van de voeding op de uitgangsklemmen is ten strengste verboden!

Remeenheid: Het 11KW-model heeft geen ingebouwde remeenheid (een externe eenheid is vereist). Als snel stoppen vereist is, moeten een externe remeenheid en remweerstand worden aangesloten (aangesloten op de klemmen P/+ en PB).

Reactor: Het wordt aanbevolen om een ​​AC-ingangsreactor aan de voedingszijde te installeren om de arbeidsfactor te verbeteren en hoge harmonischen te elimineren.

3. Snelle inbedrijfstellingsprocedure

Parameterreset: Stel F0-27 = 3 in om de fabrieksinstellingen te herstellen.

Motorparameters: Stel F2-01 (Vermogen) in op 11.0, en F2-03 (Stroom) op de stroom op het typeplaatje van de motor.

Vectorafstemming: Stel F2-11 = 2 in (volledige afstemming), druk op de Run-knop zodat de omvormer de motorparameters automatisch kan herkennen (belasting moet worden losgekoppeld).

Werkingstest: Stel F0-02 = 1 (terminalbesturing), F0-03 = 2 (AI1-spanningsingang) in, sluit de potentiometer aan om snelheidsaanpassingstests uit te voeren.

Voorzorgsmaatregelen

Regelmatig schakelen van stroom is ten strengste verboden: de interne condensatoren van de 11 kW-omvormer hebben een grote laadstroom. Frequente stroomonderbreking via de schakelaar tijdens bedrijf is ten strengste verboden, omdat hierdoor de IGBT-module gemakkelijk kan worden beschadigd. Het wordt aanbevolen om via de bedieningsterminals te starten en te stoppen.

Transmissie over lange afstanden: Als de motorafstand groter is dan 100 meter, moet een uitgangsreactor worden geïnstalleerd om overmatige lekstroom te voorkomen die wordt veroorzaakt door kabelgedistribueerde capaciteit.

Aardingsvereisten: De 11 kW Heavy Duty frequentieregelaar moet een éénpuntsaardingsmethode gebruiken. De doorsnede van de aarddraad moet ≥ 6 mm² zijn. Het delen van een aardingsdraad met andere elektrische machines is ten strengste verboden.

Veelgestelde vragen

Vraag 1: Wat zijn de structurele verschillen tussen een 11 kW-omvormer en een 5,5 kW-omvormer?

A: Het grootste verschil zit in het materiaal van de behuizing en het warmteafvoersysteem. Omvormers van 5,5 kW en minder maken doorgaans gebruik van plastic behuizingen, waarbij ze voor de warmteafvoer afhankelijk zijn van natuurlijke convectie; terwijl de 11 kW Heavy Duty Variable Frequency Drive, een krachtige eenheid, gebruik maakt van een robuuste ijzeren behuizing, die niet alleen een sterkere afscherming tegen elektromagnetische interferentie biedt, maar ook beschikt over een onafhankelijke luchtstroom-koelventilator om de interne warmte direct buiten de kast af te voeren, waardoor warmteopbouw tijdens werking met hoog vermogen wordt voorkomen.

Vraag 2: Heeft de 11 kW Heavy Duty Variable Frequency Drive een externe remeenheid nodig?

A: Ja, het moet extern zijn. De documentatie geeft aan dat een externe remeenheid vereist is voor 37 kW en hoger, maar 11 kW-modellen hebben doorgaans geen ingebouwde remeenheid (of dit kan afhankelijk zijn van de specifieke batch; de documentatie vermeldt ingebouwde rem voor 37 kW en lager, maar eenheden met een hoog vermogen hebben doorgaans een externe remeenheid nodig tijdens de inbedrijfstelling). Voor zware apparatuur van 11 kW (zoals kranen en centrifuges) moet, als snel stoppen vereist is, een externe remeenheid en bijpassende remweerstand (vermogen ≥ 2500 W, weerstand ≥ 43 Ω) worden aangeschaft.

Vraag 3: Waarom meldt mijn 11 kW-omvormer "oververhitting" nadat hij een tijdje heeft gedraaid?

A: Omvormers van 11 kW genereren veel warmte, en oververhitting wordt meestal veroorzaakt door drie redenen: 1. Verstopte luchtkanalen. Controleer of de ventilator draait en of er pluisjes/stof bij de luchtinlaat zit; 2. Hoge omgevingstemperatuur. Als de temperatuur in de schakelkast hoger is dan 40°C, installeer dan een airconditioner of afzuigventilator; 3. Beschadigde ventilator. De ventilator is een apart onderdeel voor 11KW-modellen. Als de ventilator niet draait, moet de machine onmiddellijk worden gestopt en moet de ventilator worden vervangen.

Vraag 4: Kan een 11 kW-omvormer meerdere motoren besturen?

A: Ja, maar met een voorwaarde. 11KW-modellen ondersteunen parallelle aandrijving van meerdere motoren in V/F-besturingsmodus. Het wordt aanbevolen dat de totale stroom niet hoger is dan 1,1 keer de nominale stroom van de frequentieomvormer.
