Vergeleken met gewone frequentieomvormers voor algemeen gebruik op de markt, presteert de variabele frequentieregelaar uit de 900E-serie beter op het gebied van besturingsprecisie en intelligente functies:
Dual-mode regeling, superieure prestaties: Ondersteunt exclusief sensorloze vectorregeling (SVC) voor synchrone motoren, waardoor een sterk startkoppel wordt geleverd, zelfs bij lage snelheden, met een regelprecisie die de traditionele V/F-frequentieomvormers ver overtreft.
Intelligente afstemming, matching met één klik: Uitgerust met zelfdetectiefunctie voor motorparameters (statische/dynamische identificatie), identificeert de frequentieomvormer automatisch motorparameters, waardoor vervelende handmatige berekeningen overbodig worden en ervoor wordt gezorgd dat het aandrijfsysteem altijd in optimale afstemmingsconditie verkeert.
Ingebouwde watertoevoer met constante druk PID: Er is geen externe controller vereist; De ingebouwde, uitgebreide PID-logica maakt direct slaap-, wek- en watertekortbeveiligingsfuncties mogelijk voor watertoevoersystemen met constante druk, waardoor de systeemkosten aanzienlijk worden verlaagd.
Gebruiksvriendelijke interactieve ervaring: Uitgerust met een multifunctioneel LED-bedieningspaneel, dat realtime monitoring van meerdere parameters ondersteunt, zoals frequentie, spanning, stroom en vermogen, en met een automatische weergavefunctie voor het schakelen van parameters, waardoor bediening en onderhoud eenvoudiger worden.
Uitgebreide veiligheidsbescherming: Uitgerust met meer dan 20 foutdetectiefuncties, waaronder bescherming van de invertereenheid, overstroom, overspanning, onderspanning, faseverlies, oververhitting en kortsluiting naar aarde, waardoor de veiligheid van apparatuur en personeel wordt gegarandeerd.
|
Item |
Specificatie |
|
Ingangsvermogen |
Driefasig 380V~480V (50/60Hz) |
|
Controlemodus |
V/F-besturing, sensorloze vectorbesturing voor synchrone motor (FMSVC) |
|
Frequentie-instelling |
Bovengrens: 500,0 Hz / Ondergrens: 0,0 Hz (instelbaar) |
|
Draaggolffrequentie |
1,0 kHz ~ 16,0 kHz (automatisch instelbaar met temperatuur) |
|
Snelheidsbereik |
1:100 (in SVC-modus) |
|
Overbelastingscapaciteit |
150% van nominale stroom (60s) |
|
Beschermingsklasse |
IP20 (Installatieomgeving vereist) |

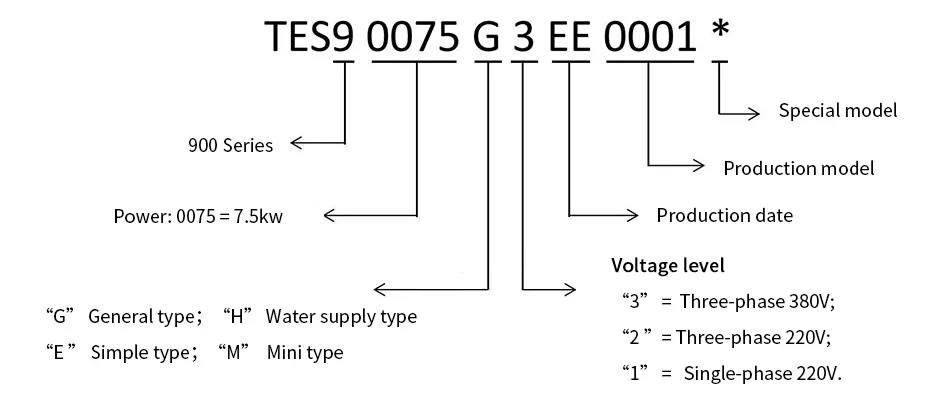

De frequentieomvormers uit de 900-serie worden benoemd volgens de volgende regels:
| 900M Mini, eenfasige ingang: 200~240V ± 10%, driefasige ingang: 380~480V ± 10%, 50/60Hz | ||||
| Model met frequentieomvormer | Aangepaste motor | Nominale uitgangsstroom A | Uiterlijk referentienummer | |
| kW | PK | |||
| 900-0007M1 | 0.75 | 1 | 4 | A00M |
| 900-0015M1 | 1.5 | 2 | 7 | A00M |
| 900-0007M3 | 0.75 | 1 | 2.5 | A00M |
| 900-0015M3 | 1.5 | 2 | 3.7 | A00M |
| 900-0022M3 | 2.2 | 3 | 5.1 | A00M |
| Eenfasige ingang: 200~240V ± 10%, 50/60Hz | ||||
| Model met frequentieomvormer | Aangepaste motor | Nominale uitgangsstroom A | Uiterlijk referentienummer | |
| kW | PK | |||
| 900-0007G1 | 0.75 | 1 | 4 | A00 |
| 900-0015G1 | 1.5 | 2 | 7 | A00 |
| 900-0022G1 | 2.2 | 3 | 10 | A00 |
| 900-0040G1 | 4.0 | 5 | 18 | A01 |
| Driefasige ingang: 380~480V ± 10%, 50/60Hz | ||||
| Model met frequentieomvormer | Aangepaste motor | Nominale uitgangsstroom A | Uiterlijk referentienummer | |
| kW | PK | |||
| 900-0007G3 | 0.75 | 1 | 2.5 | A00 |
| 900-0015G3 | 1.5 | 2 | 3.7 | A00 |
| 900-0022G3 | 2.2 | 3 | 5.1 | A00 |
| 900-0030G3 | 3.0 | 4 | 7.0 | A00 |
| 900-0040G3 | 4.0 | 5 | 9.0 | A01 |
| 900-0055G3 | 5.5 | 7.5 | 13 | A01 |
| 900-0075G3 | 7.5 | 10 | 17 | A02 |
| 900-0110G3 | 11 | 15 | 25 | A02 |
| 900-0150G3 | 15 | 20 | 32 | A03 |
| 900-0185G3 | 18.5 | 25 | 38 | A03 |
| 900-0220G3 | 22 | 30 | 45 | A04 |
| 900-0300G3 | 30 | 40 | 60 | A04 |
| 900-0370G3 | 37 | 50 | 75 | A05 |
| 900-0450G3 | 45 | 60 | 90 | A05 |
| 900-0550G3 | 55 | 70 | 110 | A06 |
| 900-0750G3 | 75 | 100 | 150 | A07 |
| 900-0930G3 | 93 | 125 | 170 | A07 |
| 900-1100G3 | 110 | 150 | 210 | A08 |
| 900-1320G3 | 132 | 175 | 250 | A08 |
| 900-1600G3 | 160 | 210 | 300 | A09 |
| 900-1850G3 | 185 | 245 | 340 | A09 |
| 900-2000G3 | 200 | 260 | 380 | A09 |
| 900-2200G3 | 220 | 300 | 415 | A09 |
| 900-2500G3 | 250 | 350 | 470 | A10 |
| 900-2800G3 | 280 | 370 | 520 | A10 |
| 900-3150G3 | 315 | 400 | 600 | A10 |
| 900-3550G3 | 355 | 420 | 650 | A11 |
| 900-4000G3 | 400 | 530 | 725 | A11 |
| 900-4500G3 | 450 | 595 | 820 | A11 |
| 900-5000G3 | 500 | 595 | 980 | A11 |
| 900-5600G3 | 560 | 740 | 1080 | A12 |
| 900-6300G3 | 630 | 830 | 1200 | A12 |

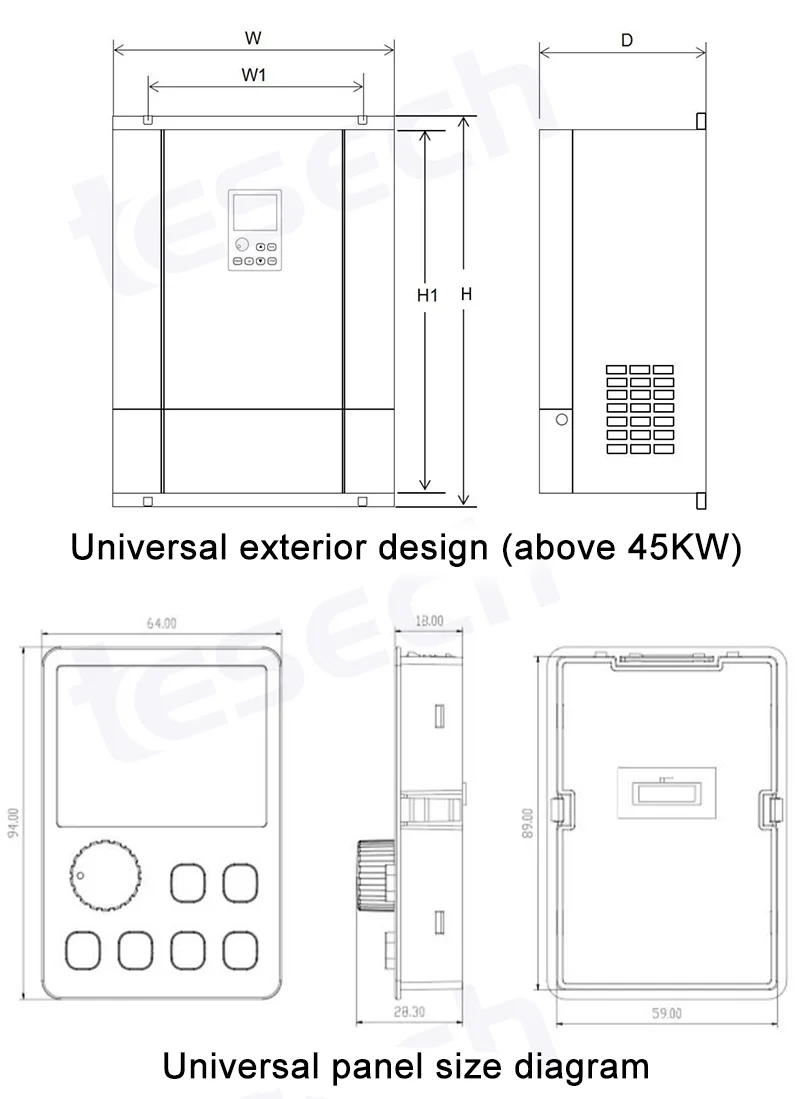

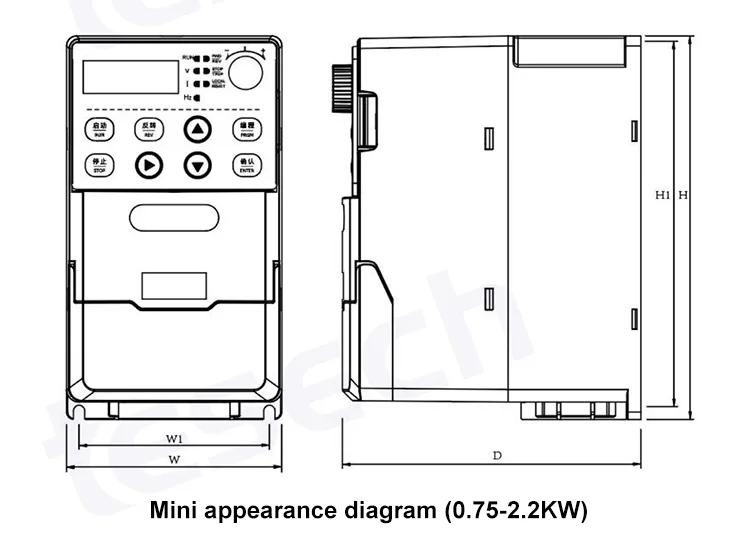

| Referentienummer | Stroom | Afmetingen (mm) | Installatiegrootte (mm) | Opening | |||
| H | W | D | H1 | W1 | |||
| A00M | 0,75~1,5 kW/220 V 0,75~2,2 kW/380 V |
153 | 86 | 123 | 143 | 76 | 4,5 mm |
| A00 | 0,75~2,2 kW/220 V 0,75~2,2 kW/380 V |
170 | 86 | 141 | 157 | 75 | 5 mm |
| A01 | 4,0 ~ 5,5 kW/380 V 4,0/220V |
188 | 96 | 171 | 176 | 83.6 | 5 mm |
| A02 | 7,5 ~ 11 kW | 228 | 114 | 192 | 214.5 | 98.7 | 5 mm |
| A03 | 15 ~ 18,5 kW | 290 | 160 | 182 | 269 | 143 | 6,5 mm |
| A04 | 22 ~ 30 kW | 328 | 193 | 217 | 305 | 172 | 8,5 mm |
| A05 | 37~45 kW* | 344 | 228 | 223 | 324 | 206 | 8,5 mm |
| A06 | 45 ~ 55 kW | 490 | 327.5 | 238 | 459 | 202.5 | 10 mm |
| A07 | 75 ~ 93 kW | 526 | 300 | 304 | 504 | 200 | 9 mm |
| A08 | 110 ~ 132 kW | 690 | 370 | 360 | 636.5 | 232 | 10 mm |
| A09 | 160 ~ 220 kW | 720 | 410 | 360 | 690 | 330 | 10 mm |
| A10 | 250 ~ 315 kW | 1060 | 650 | 392.5 | 1030 | 420 | 12 mm |
| A11 | 355 ~ 500 kW | 1361.5 | 818 | 404.5 | 1280 | 520 | 16 mm |
| A12 | 560 ~ 630 kW | 1330 | 786 | 410 | 1295 | 500 | 16 mm |
De frequentieregelaar uit de 900E-serie, met zijn brede vermogensbereik en krachtige regelprestaties, wordt veel gebruikt in de volgende gebieden:
Watervoorziening en HVAC: watervoorzieningssystemen met constante druk, waterpompen voor centrale airconditioning, koeltorenventilatoren.
Industriële productie: CNC-bewerkingsmachines, textielmachines, druk- en verpakkingsapparatuur, kunststofmachines.
Materiaaltransport: transportbanden, liften, mixers.
Speciale toepassingen: Vanwege de ondersteuning voor synchrone motorbesturing is het bijzonder geschikt voor scenario's met synchrone motoraandrijving met permanente magneet waarbij energie-efficiëntie en grootte van cruciaal belang zijn.
Omgevingsvereisten: De temperatuur van de installatieomgeving moet tussen -10°C en +50°C liggen, de luchtvochtigheid moet lager zijn dan 90%RH (geen condensatie) en mag geen corrosieve gassen en geleidend stof bevatten.
Ruimtevereisten: Om warmteafvoer te garanderen, moet er voldoende ruimte boven en onder de omvormer worden gereserveerd (10 cm boven en 10 cm onder aanbevolen) en moeten er ventilatieopeningen van minimaal 5 cm aan beide zijden worden gelaten.
Hoofdcircuit: Sluit de ingangsklemmen (R/S/T) aan op de driefasige voeding en de uitgangsklemmen (U/V/W) op de motor. Het is ten strengste verboden om per ongeluk het netsnoer op de uitgangsaansluitingen aan te sluiten.
Regelcircuit: Ondersteunt meerdere signaalingangen, waaronder 0-10V analoge signalen (AI1), potentiometers en externe schakelsignalen (DI1/DI2).
Aarding: De PE-klem van de omvormer moet betrouwbaar geaard zijn.
1). Parameterreset: Stel F0-31 = 1 in om de fabrieksinstellingen te herstellen.
2). Motorparameters: Stel F0-00 (vermogen), F0-01 (spanning), F0-02 (stroom), F0-03 (frequentie) en F0-04 (snelheid) in volgens het typeplaatje van de motor.
3). Regelmodus: Stel F3-00 = 2 in om synchrone motorvectorregeling te selecteren (SVC-modus indien nodig).
4). Parameteridentificatie: Stel F0-06 in om statische of dynamische parameteridentificatie uit te voeren (voor vectorbesturing).
5). Run Command: Stel F0-19 in om het runkanaal (paneel/terminal) te selecteren, en F0-20 om de frequentiebron te selecteren.
o TES 900E Inverterhoofdeenheid × 1

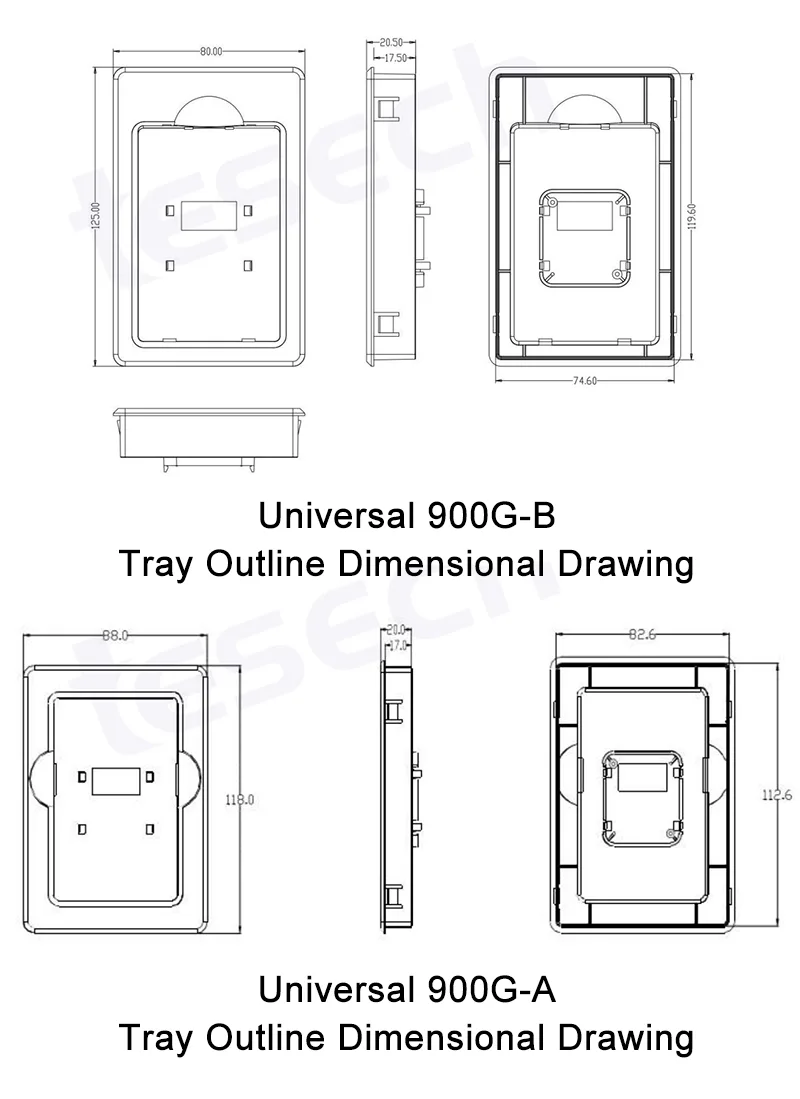

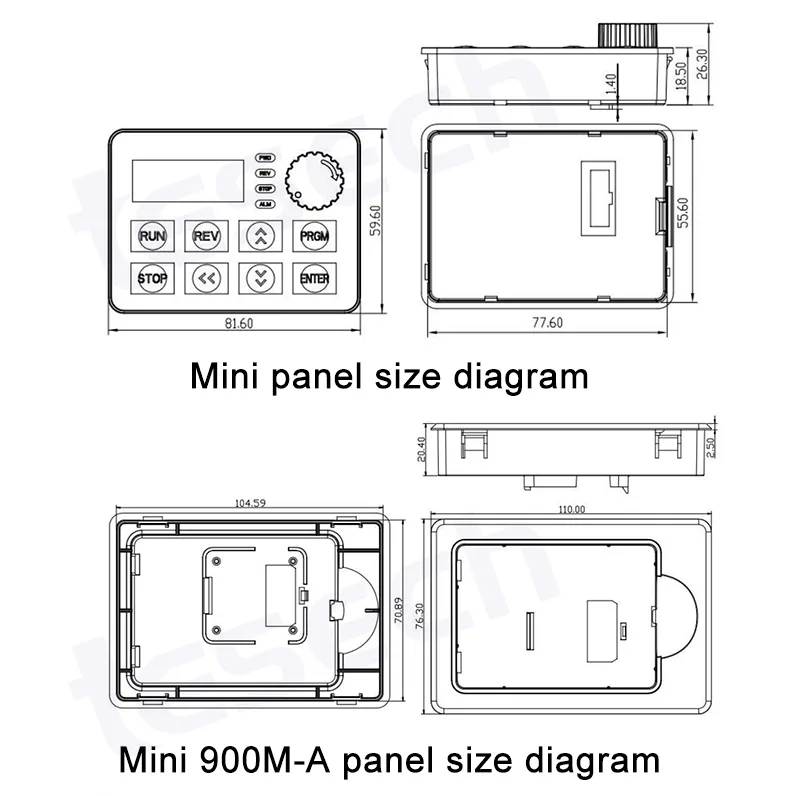

o Wandgemonteerd bedieningspaneel (inclusief aansluitkabel) × 1
o Gebruikershandleiding (inclusief garantiekaart) × 1
o Installatieaccessoires (schroeven/afschermingen) × 1 set
o Verzending binnen 48 uur na plaatsing van de bestelling (indien op voorraad).
o Professionele logistieke trackingservice aangeboden.
Verpakkingsmethode: Voor de verpakking worden antistatische zakken en harde kartonnen dozen gebruikt en voor de buitenverpakking worden hoogwaardige golfkartonnen dozen gebruikt om veilig transport te garanderen.
Verzendtijd: Standaardartikelen worden binnen de afgesproken termijn verzonden; Maatwerk artikelen worden binnen de afgesproken werkdagen geleverd.
Logistieke kanalen: DHL, FedEx, UPS en zee-/luchtvrachtdiensten worden ondersteund.
Vraag 1: Kan de TES 900E een synchrone motor met permanente magneet aandrijven?
EEN: Ja. De frequentieregelaar uit de 900E-serie ondersteunt sensorloze vectorbesturing (SVC-modus) voor synchrone motoren. Na instelling van F3-00 op 2, gecombineerd met de parameteridentificatiefunctie van F0-06, kan deze perfect een synchrone motor met permanente magneet aandrijven, wat zorgt voor een hoog rendement en een hoog koppel.
Vraag 2: Wat moet ik doen als het paneel de beveiligingsfout 'Er01' van de omvormereenheid weergeeft?
A: "Er01" wordt meestal veroorzaakt door kortsluiting in de uitgang, aarding of oververhitting van de module. Controleer of de motorisolatie goed is en of de uitgangsdraad beschadigd is; bevestig of het luchtkanaal van de inverter geblokkeerd is en of de ventilator normaal draait; Als het alarm aanhoudt na het oplossen van externe fouten, neem dan contact op met de technische ondersteuning om de omvormerkaart of de invertermodule te controleren.
Vraag 3: Hoe kan ik de watertoevoerfunctie met constante druk bereiken?
A: De frequentieregelaar uit de 900E-serie heeft een ingebouwde krachtige PID-functie. Sluit eenvoudigweg het druksensorsignaal aan op de AI1-terminal, stel F1-00 in om het PID-instelpunt te selecteren en F1-02 om de PID-feedbackbron te selecteren als AI1. Stel vervolgens de doeldrukwaarde voor F1-01 in volgens de vereisten van het pijpleidingnetwerk.
Vraag 4: Heeft de frequentieomvormer regelmatig onderhoud nodig?
EEN: Ja. Het wordt aanbevolen om het elke 6-12 maanden te inspecteren. Concentreer u op het verwijderen van stof uit de koelventilator en luchtkanalen, het controleren op losse interne schroeven en het inspecteren van de bedradingsterminals op tekenen van verbranding. Bij langdurige opslag (meer dan 1 jaar) moet vóór gebruik een verouderingsbehandeling worden uitgevoerd volgens de handleiding.
