Frequentieregelaar uit de 900G-serie

Vergeleken met kleinere frequentieomvormers of frequentieomvormers met één functie blinkt de frequentieregelaar uit de 900G-serie uit in aanpassingsvermogen en regelprestaties in industriële omgevingen:

Volledige dekking van het vermogensbereik voor zware scenario's: Biedt verschillende vormfactoren van A00 tot A12, met vermogens van 0,75 kW tot 630 kW. Het is specifiek ontworpen voor industriële apparatuur die een hoog vermogen vereist en lost de problemen op van hoge startstroom en moeilijke regeling van motoren met hoog vermogen.

Vectorregeling voor hoog koppel bij lage snelheden: Ondersteunt SVC met een snelheidsverhouding tot 1:100 en levert 150% van het nominale koppel, zelfs bij 0,5 Hz, wat een soepele en schokvrije zware start garandeert.

Multipompbesturing voor systeemintegratie: Ingebouwde geavanceerde watervoorzieninglogica ondersteunt een 1-tot-5 multipompbesturingsmodus, waardoor complexe watertoevoersystemen met constante druk direct worden aangestuurd zonder dat een extra PLC-controller nodig is.

Multipompbesturing voor systeemintegratie: Ingebouwde geavanceerde watervoorzieninglogica ondersteunt een 1-tot-5 multipompbesturingsmodus, waardoor complexe watertoevoersystemen met constante druk direct worden aangestuurd zonder dat een extra PLC-controller nodig is.

Bescherming en warmteafvoer op industrieel niveau: de frequentieregelaar uit de 900G-serie heeft een onafhankelijk luchtkanaalontwerp en een IP20-beschermingsgraad, waardoor het binnendringen van stof in industriële omgevingen effectief wordt tegengegaan. Gecombineerd met een intelligente temperatuurgeregelde ventilator zorgt dit voor een stabiele werking gedurende langere perioden.

Volledige poortcommunicatie en intelligent netwerken: De standaardconfiguratie omvat het Modbus-RTU-communicatieprotocol en ondersteunt een RS485-interface, waardoor eenvoudige integratie met hostcomputerbewakingssystemen mogelijk is voor realtime gegevensuitwisseling in fabrieksautomatisering.

Producttechnische parameters

Toepassingsindustrieën en scenario's

De frequentieregelaar uit de 900G-serie, met zijn hoge vermogensdichtheid en brede toepassingslogica, wordt veel gebruikt in de volgende gebieden:

Elektriciteit en gemeentelijk: Pompstations voor watervoorziening met constante druk en hoog vermogen, rioolwaterzuiveringssystemen, ventilatoren met aanzuiging.

Machinebouw: spindelaandrijvingen van CNC-bewerkingsmachines, spuitgietmachines, extruders, verpakkingsmachines.

HVAC: Circulatiewaterpompen voor centrale airconditioning, koeltorenventilatoren, HVAC-systemen.

Energie en mijnbouw: hulpaandrijvingen voor mijntakels, transportbanden, compressoren.

Installatie- en gebruiksinstructies

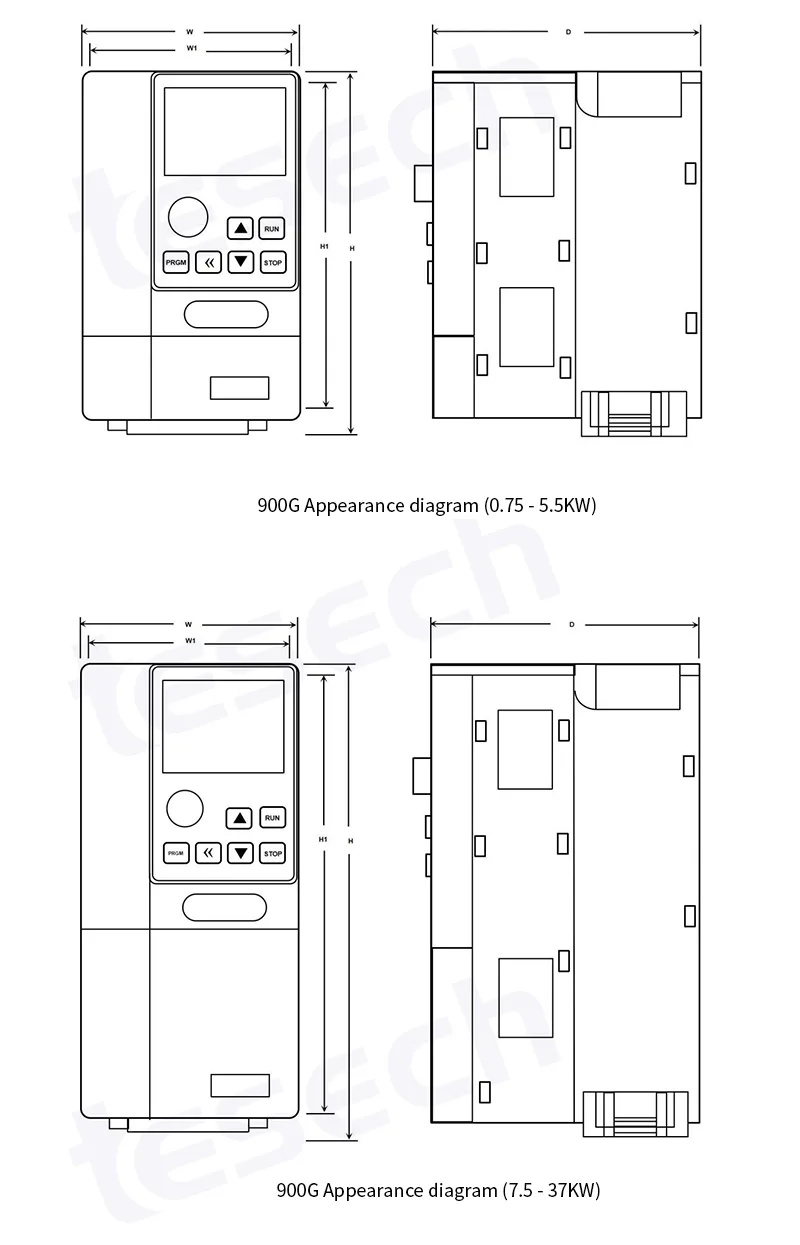

1. Mechanische installatie

Verticale installatie: Moet verticaal op een vlak metalen oppervlak worden geïnstalleerd, zodat een onbelemmerde luchtstroom voor warmteafvoer wordt gegarandeerd.

Warmtedissipatieruimte: Er moet voldoende ruimte boven en onder verticaal worden voorzien (A≥10 mm, B≥200 mm voor 0,75-22 kW). Het blokkeren van de luchtinlaat is ten strengste verboden.

Omgevingsvereisten: De omgevingstemperatuur moet tussen -10°C en +40°C liggen (derating is vereist boven 40°C). Derating is vereist voor hoogtes boven de 1000 meter.

2. Elektrische aansluitingen

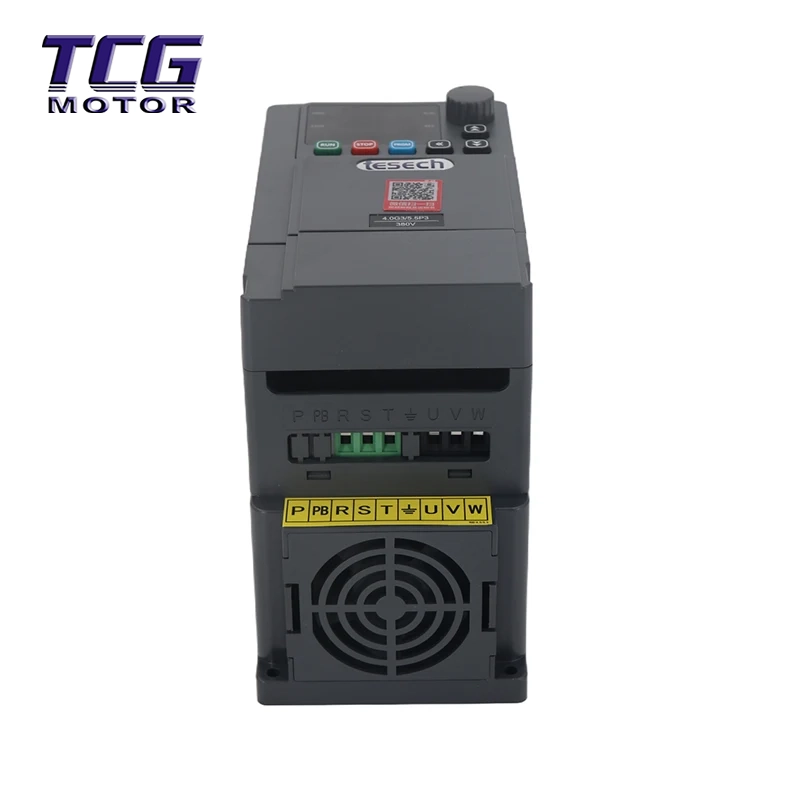

Hoofdcircuit: R/S/T aangesloten op driefasige voeding, U/V/W aangesloten op de motor. Het omkeren van aansluitingen is ten strengste verboden!

Remeenheid: 0,75 kW ~ 5,5 kW heeft een ingebouwde remeenheid en vereist een externe remweerstand (aangesloten op de +/PB-terminal); Voor 7,5 kW en meer is een externe remeenheid vereist.

Aarding: De PE-aansluiting moet op betrouwbare wijze geaard zijn en de aardingsweerstand moet voldoen aan de plaatselijke regelgeving.

3. Snelle foutopsporingsprocedure

1). Parameterreset: Stel F0-24 = 1 in om de fabrieksinstellingen te herstellen.

2). Motorparameters: Stel F8-00 (Vermogen) in op F8-04 (Snelheid) volgens het typeplaatje.

3). Parameteridentificatie: Stel F8-07 in om statische of dynamische identificatie uit te voeren (vereist voor vectorbesturing om een ​​optimaal koppel te verkrijgen).

4). Bedieningsbediening: Stel F0-00 in om het bedieningskanaal te selecteren (0: Paneel, 1: Terminal, 2: Communicatie).

5). Frequentie-instelpunt: Stel F0-01 in om de frequentiebron te selecteren.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de frequentieregelaar uit de 900G-serie en het vorige minimodel (900M)?

A: De TES 900G is een omvormer voor algemeen gebruik met een groter vermogensbereik (tot 630 kW), rijkere I/O-poorten (5 DI-kanalen, 2 AI-kanalen) en krachtige vectorbesturingsprestaties, waardoor hij geschikt is voor complexe industriële besturingsscenario's. Het 900M mini-model is daarentegen doorgaans ontworpen voor eenvoudige toepassingen met laag vermogen (<2,2 kW) en heeft minder poorten.

V2: Ondersteunt de frequentieregelaar uit de 900G-serie de regeling van de watertoevoer met meerdere pompen?

EEN: Ja. De 900G-serie heeft ingebouwde uitgebreide PID-logica. Door de parameters F0-26 en F5 in te stellen, kan het 1-tot-5 multi-pompregeling realiseren, inclusief verschillende modi zoals "één in gebruik, één stand-by", "master-slave-bediening" en "synchrone bediening", waardoor complexe watervoorzieningssystemen kunnen worden gebouwd zonder een externe controller.

Vraag 3: Wat is SVC-controle? Waarom is parameteridentificatie noodzakelijk?

A: Met SVC (Speed ​​Sensorless Vector Control) kan de omvormer het motorkoppel nauwkeurig regelen, zelfs zonder encoder. Met motorparameteridentificatie (F8-07) kan de omvormer de interne parameters van de motor (zoals weerstand en inductantie) "leren", waardoor een laagfrequente uitvoer met hoog koppel (0,5 Hz/150%) wordt bereikt. Zonder identificatie zal de omvormer alleen in de normale V/F-modus werken, waardoor het zwaarlastvermogen afneemt.

V4: Wat moet ik doen als het paneel "Err14" weergeeft, wat aangeeft dat de module oververhit is?

A: "Err14" geeft aan dat de temperatuur van de invertermodule te hoog is. Controleer het volgende: 1. Is de lading te zwaar of staat deze al langere tijd op slot? 2. Is de koelventilator beschadigd of is het luchtkanaal verstopt door stof? 3. Is de omgevingstemperatuur hoger dan 40°C (vereist reductie of verbeterde ventilatie)? 4. Is de draaggolffrequentie F0-13 te hoog ingesteld (de draaggolffrequentie kan op passende wijze worden verlaagd om de warmteontwikkeling te verminderen)?

Vraag 5: Hoe kan ik de levensduur van de omvormer verlengen in zware omstandigheden?

A: Het wordt aanbevolen om regelmatig (elke 6-12 maanden) het stof van de koelventilator en het luchtkanaal te verwijderen; in omgevingen met veel stof (vervuilingsniveau > 2) moet de frequentieomvormer worden geïnstalleerd in een beschermende kast met een IP54-classificatie of hoger; bij langdurige opslag (meer dan 1 jaar) moet vóór gebruik een verouderingsbehandeling worden uitgevoerd volgens de handleiding.
