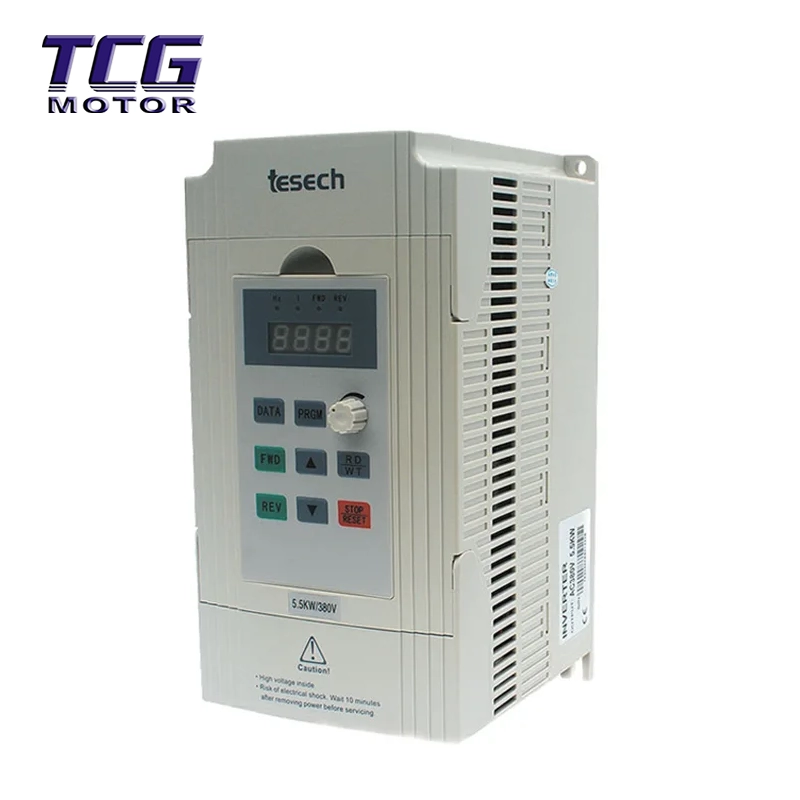

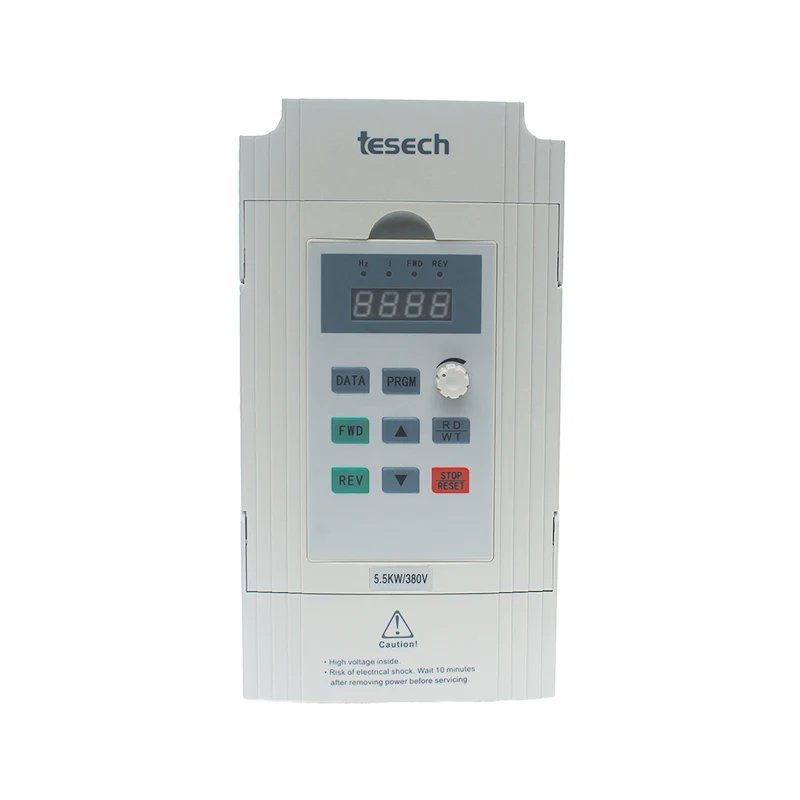

5,5 kW variabele frequentieaandrijving voor algemeen gebruik

Vergeleken met het model met lager vermogen beschikt de 5,5 kW General Purpose Variable Frequency Drive over uitgebreide verbeteringen op het gebied van warmteafvoerstructuur, overbelastingscapaciteit en terminalinterfaces. Hij kan gemakkelijk starten met zware belasting en zware industriële omgevingen, waardoor het een ideale kern is voor het verbeteren van de productie-efficiëntie en het realiseren van energiebesparingen.

Zware belasting vectorcontrole, zorgeloze overbelasting: Ondersteunt 150% hoge overbelastingscapaciteit (60 seconden), perfect passend bij de hoge koppelvereisten van de 5,5 kW-motor bij het opstarten. Of het nu gaat om het herstarten van een mixer na een materiaalstoring of het starten van de elevator onder volledige belasting, het biedt een sterk startkoppel, waardoor het probleem van uitvallen als gevolg van onvoldoende vermogen volledig wordt opgelost.

Structureel ontwerp van industriële kwaliteit, verbeterde warmteafvoer: Door gebruik te maken van een geoptimaliseerd ontwerp met onafhankelijke luchtstroom en een versterkt koellichaam om de warmte aan te pakken die wordt gegenereerd door het vermogen van 5,5 kW, isoleert het effectief stof en elektronische componenten, waardoor oververhittingsalarmen worden voorkomen die worden veroorzaakt door slechte warmteafvoer en een stabiele 24/7 continue werking in omgevingen met hoge temperaturen wordt gegarandeerd.

Uitgebreide uitbreiding en hoge integratie: standaard RS-485-communicatie-interface (Modbus-RTU-protocol), ondersteuning voor cyclusregeling van meerdere pompen, PID-watervoorziening met constante druk en eenvoudige PLC-programmering. Het 5,5 kW-model heeft een rijkere I/O-poortconfiguratie, waardoor het niet meer nodig is een extra controller aan te schaffen om rechtstreeks complexe geautomatiseerde besturingssystemen te bouwen.

Ingebouwde remeenheid voor snelle reactie: Modellen van 5,5 kW en lager hebben een ingebouwde remeenheid (vereist een externe weerstand). Voor machines die een snelle uitschakeling of frequente voorwaartse en achterwaartse rotatie vereisen, onderdrukt het effectief de stijging van de pompspanning en voorkomt het falen van de omvormer.

Producttechnische parameters

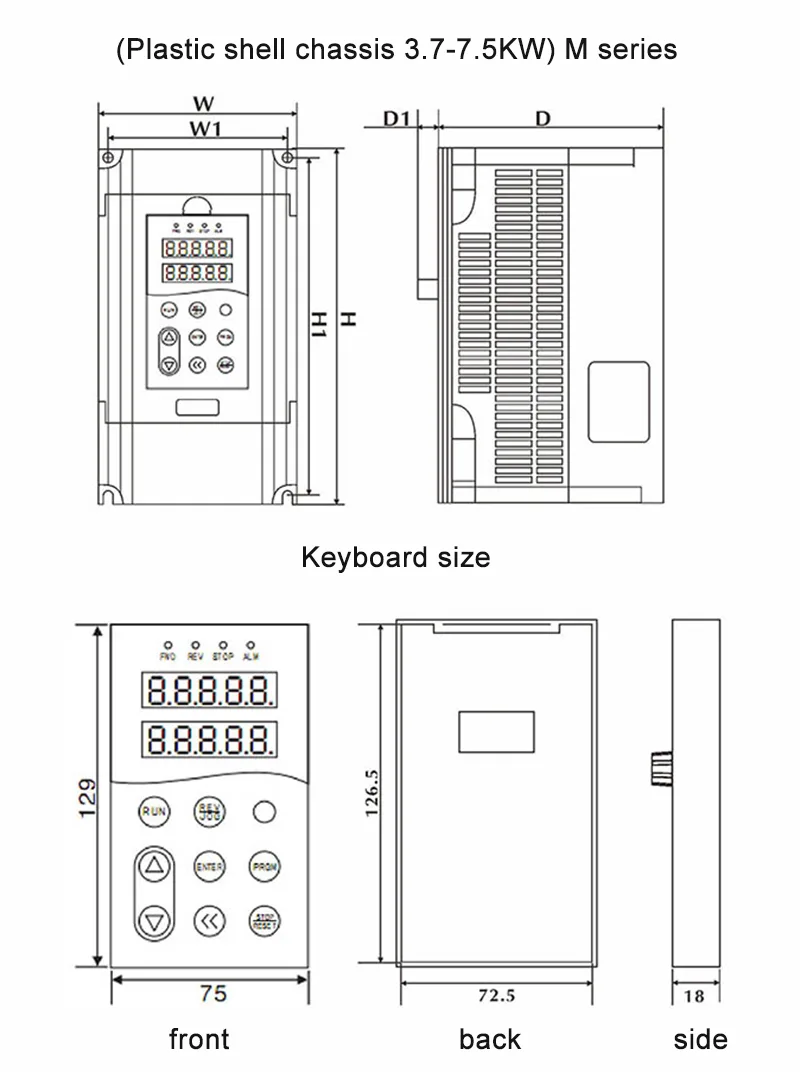

Specificatietabel systeemchassis van 3,7-7,5 kW

Toepassingsindustrieën en scenario's

De 5,5 kW universele frequentieregelaar, met zijn robuuste vermogen en hoge betrouwbaarheid, wordt veel gebruikt in de volgende middelgrote industriële velden:

Vloeistofregeling: Middelgrote en grootschalige watertoevoersystemen met constante druk, centrale airconditioning-circulatiewaterpompen, koeltorenventilatoren.

Machinebouw: spindelaandrijvingen van CNC-bewerkingsmachines, spuitgietmachines, extruders, textielmachines.

Materiaaltransport: transportbanden, liften, mixers, brekers.

Milieubeschermingsapparatuur: Beluchters voor afvalwaterbehandeling, ontwateringsmachines.

Voorzorgsmaatregelen

Verbied ten strengste gedeelde aarding: Vermijd absoluut het delen van een aardelektrode met grote elektrische apparatuur zoals lasmachines en elektrische machines. De aardingsdraad moet zo dik en kort mogelijk zijn.

Langelijntransmissie: Als de afstand tussen de frequentieomvormer en de motor groter is dan 50 meter, moet de draaggolffrequentie worden verlaagd (F0-15) of moet er een uitgangsreactor worden geïnstalleerd om schade aan de motorisolatie te voorkomen.

Stofpreventie: Hoewel het 5,5 kW-model een goede warmteafvoer heeft, wordt het in omgevingen met veel stof (zoals textielfabrieken en houtverwerkingsfabrieken) aanbevolen een beschermnet te installeren of dit in een aparte elektriciteitskast te installeren.

Veelgestelde vragen

Vraag 1: Kan een frequentieomvormer van 5,5 kW een motor van 7,5 kW aandrijven?

EEN: Niet aanbevolen. De TES-390 5,5kW frequentieomvormer heeft een nominale uitgangsstroom van 25A, terwijl de nominale stroom van een 7,5kW motor doorgaans rond de 15A-17A ligt (afhankelijk van de spanning). Hoewel de stromen overeenkomen, is de capaciteitsmarge van de omvormer ontworpen voor een motor van 5,5 kW. Als u een motor van 7,5 kW dwingt om deze aan te drijven, kan de omvormer er gemakkelijk toe leiden dat de **overstroom (OC) of overbelasting (OL)** bescherming in werking treedt tijdens het opstarten of bij zware belasting. Volg altijd het selectieprincipe van "omvormervermogen ≥ motorvermogen".

Vraag 2: Heeft een model van 5,5 kW een externe remweerstand nodig?

A: Als uw apparatuur geen snelle stop of potentiële energiebelasting vereist (zoals takels), is een remweerstand meestal niet nodig. Als de apparatuur echter een grote traagheid heeft, een korte stoptijd nodig heeft of energiefeedback met zich meebrengt, moet er een remweerstand worden aangesloten; anders rapporteert de omvormer een **overspanning (OV)**-fout.

Vraag 3: Wat zijn de verschillen in warmteafvoer tussen de 5,5 kW- en 0,75 kW-modellen?

A: Het 0,75 kW-model is voor de warmteafvoer voornamelijk afhankelijk van natuurlijke convectie, terwijl het 5,5 kW-model aanzienlijk meer warmte genereert. Daarom wordt het 5,5 kW-model standaard geleverd met een krachtige koelventilator, en het wordt aanbevolen om een ​​onafhankelijk luchtkanaalontwerp te gebruiken om de warmtegenererende componenten te isoleren van het regelcircuit, waardoor een stabiele werking wordt gegarandeerd, zelfs in industriële omgevingen met veel stof.

Vraag 4: Hoe kan ik het elektromagnetische interferentieprobleem oplossen wanneer de 5,5 kW-motor draait?

A: Lange kabels van 5,5 kW zijn gevoelig voor het genereren van elektromagnetische straling die de communicatieapparatuur verstoort. Aanbevelingen: 1. Leg stroom- en besturingsleidingen in aparte kabelgoten; 2. Gebruik afgeschermde kabels voor stuurleidingen; 3. Installeer een ingangsreactor of EMC-filter bij de ingang van de omvormer (aanbevolen in paragraaf 4.9 van het document).
